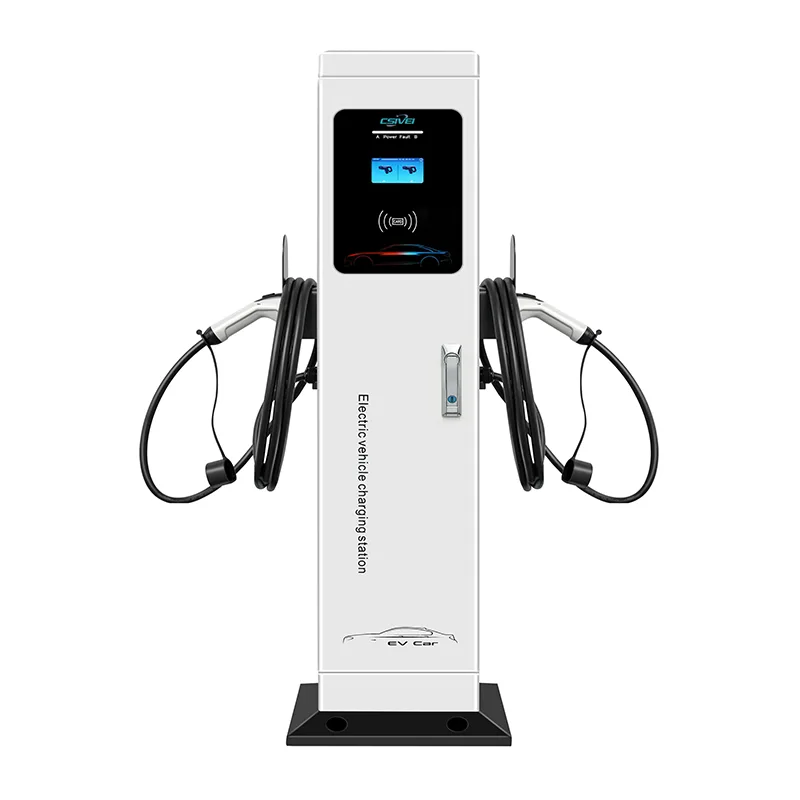

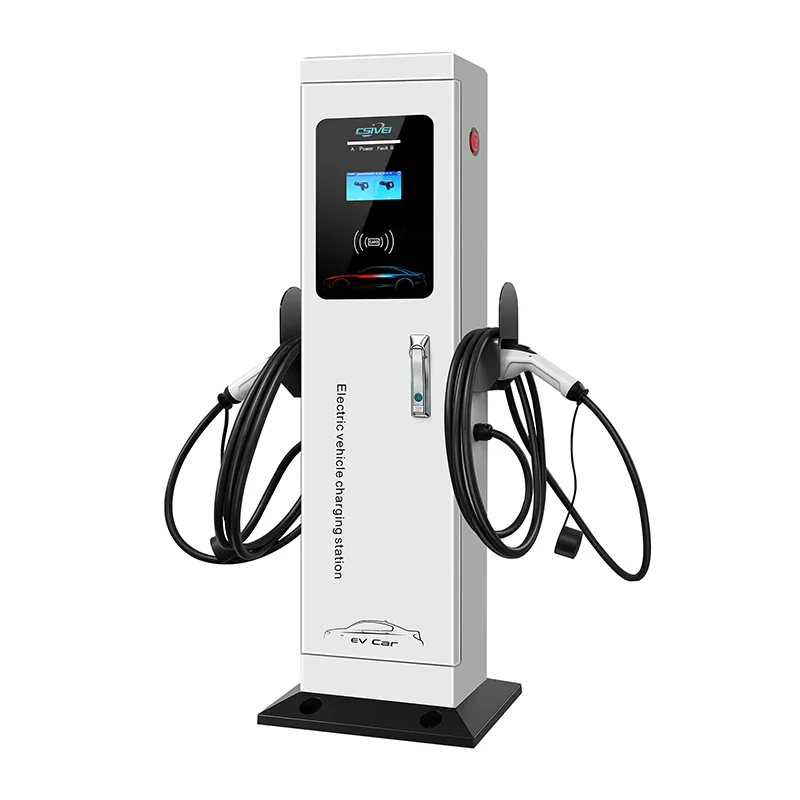

Станица за полнење со наизменична струја со двоен пиштол

Овој подно AC полнач поддржува 7kW, 11kW или 22kW по пиштол, со вкупен излез управуван од вграден контролер за динамичко оптоварување. Кога се приклучени две возила, достапната моќност интелигентно се дели - на пример, модел од 22 kW по пиштол на трифазен напојување 32 А може да испорача 11 kW на секое возило истовремено, или целосни 22 kW на едно возило кога едното поле е празно. Постаментот се монтира на бетонска подлога или поплочена површина со четири завртки за прицврстување, елиминирајќи ја секоја потреба од ѕидни конструкции. Два посебни приклучоци од тип 2 со кабли од 5 метри и поединечни футроли за кабли го одржуваат секое поле уредно и погодно за корисниците. РФИД и автентикацијата базирана на апликации овозможуваат независен пристап и наплата по пиштол, додека OCPP 1.6J поврзувањето ги интегрира двата пиштоли како посебни точки за полнење во кој било мрежен заднина. Куќиштето од галванизиран челик со оцена IP55 со отпорност на удар IK10 издржува надворешни услови во текот на целата година, од -30°C до +55°C. Сеопфатната електрична безбедност вклучува заштита од преостаната струја чувствителна на тип А + 6 mA DC, заштита од прекумерна струја, пренапон и пренапони по пиштол, плус централно итно запирање. Со својот дизајн со еден пиедестал-две залини, станицата за полнење со наизменична струја со двоен пиштол значително ги намалува трошоците за инсталација, кабли и одржување за секој проект со повеќе полиња.

Идеални апликации

Онаму каде што долгото паркирање ја задоволува потребата за ефикасно опслужување на повеќе места, станицата за полнење со наизменична струја со двоен пиштол ги намалува трошоците за хардвер и инсталација на половина со полнење на две возила од еден самоносен пиедестал.

Станбени заедници и станбени комплекси

За повеќе станбени имоти со наменски надворешен паркинг, единечен постамент со двоен пиштол поставен помеѓу две доделени заливи за жители обезбедува секој со лична точка за полнење. Жителите автентицираат со сопствена РФИД-картичка, а сесиите се наплаќаат на поединечни сметки на станови. Заедничкиот пиедестал значи помалку темели и електричен погон, намалувајќи ги трошоците за инсталација и визуелниот неред низ уредените терени.

Работно место и деловен парк Паркинг за вработени

Компаниите кои нудат полнење на ЕВ како придобивка за вработените можат да опслужуваат две соседни паркинг места од еден полнач. Вработените се приклучуваат по пристигнувањето и добиваат целосна наплата до крајот на работниот ден. Заднината OCPP овозможува наплата по корисник или комплементарна распределба, додека отпечатокот со двоен пиштол ги одржува отворени областите за циркулација. Динамичкото балансирање на оптоварување гарантира дека електричниот капацитет на локацијата никогаш не се надминува, дури и кога се додаваат повеќе полначи.

Хотели, одморалишта и места за слободно време

Паркингот за гости во хотелите и одморалиштата често има спарени заливи на отворени места или структури под сенка. Единечниот полнач за наизменична струја со двоен пиштол помеѓу две полиња обезбедува врвна удобност за EV без да го натрупува пејзажот. Гостите ја потврдуваат автентичноста преку QR-код или клуч од собата, а хотелот може да управува со бесплатна или платена наплата од централната контролна табла.

Флота и складишта за споделување автомобили

Флотите од мала до средна големина кои работат со лесни ЕВ - како што се центри за изнајмување автомобили, општински моторни базени или корпоративни услуги за споделување автомобили - можат да паркираат две возила на полнач во текот на ноќта. Закажано полнење преку сесиите на задни секвенци за да се оптимизираат трошоците за енергија, додека независното мерење по пиштол ја следи потрошувачката по возило или оддел. Самостојниот дизајн овозможува флексибилни промени на распоредот како што се развива составот на флотата.

Јавни и општински површински делови

Паркинзите во градска сопственост и заливите на улица може да ја удвојат покриеноста со полнење без двојно да го зголемат бројот на столпчиња. Еден пиедестал помеѓу две означени заливи за EV обезбедува почист уличен пејзаж и помалку пречки за пешаците. Интегрираното управување со кабли ги одржува чисти патеките, а двојната независна наплата го прави спроведувањето и наплатата на приходите едноставни.

Техничко длабоко нуркање

Станицата за полнење со наизменична струја со двоен пиштол интегрира две независно контролирани точки за полнење во еден компактен пиедестал, комбинирајќи паметно управување со енергијата со робусно инженерство на отворено.

Двоканално интелигентно балансирање на товарот

Внатрешниот контролер за управување со енергија го следи расположливиот капацитет за снабдување и барањата на двете поврзани возила во реално време. Кога е приклучено само едно возило, целосната номинална струја - до 32 А по фаза - се доставува до тој пиштол. Кога се поврзува второто возило, контролорот динамички ја дистрибуира струјата помеѓу двата излеза. Во типична трифазна конфигурација од 22 kW со напојување од 32 А, секој пиштол добива 11 kW (16 А по фаза) истовремено. Системот, исто така, може да се конфигурира со статичко разделување или приоритетна распределба, давајќи му поголема моќност на одреденото поле доколку е потребно. Ова го спречува исклучувањето на главниот прекинувач додека максимално се користи достапното поврзување на мрежата.

Независно мерење и контрола по пиштол

Секој излез се третира како посебна точка за полнење во согласност со IEC 61851-1. Два наменски микроконтролери управуваат со сигналите на контролниот пилот, континуирано комуницирајќи со вградениот полнач на секое возило. Мерењето на енергија по пиштол користи броила сертифицирани со MID (опционално), обезбедувајќи прецизност од степенот на наплата за апликациите за приходи. Контролата на релето, откривањето дефекти и евиденцијата на сесиите се целосно независни по канал, што значи дека дефектот на едниот пиштол не влијае на другиот.

Сеопфатна електрична заштита

Полначот вклучува уред за преостаната струја од типот А со детекција чувствителна на DC од 6mA според IEC 62955, заштитувајќи ги двата пиштола од струи на истекување на заземјување наизменична и еднонасочна струја. За секој канал е обезбедена независна заштита од прекуструјна, пренапон и поднапон, заедно со уредите за заштита од пренапони. Во случај на каква било состојба на дефект, наменското моторизирано реле го исклучува погодениот излез во рок од милисекунди. Централното копче за итно стопирање со можност за заклучување обезбедува рачна изолација на двата пиштола.

Цврст пиедестал подготвен за отворено

Постаментот е изработен од галванизиран челик со прашкаст слој стабилизиран со УВ, постигнувајќи оценки IP55 и IK10. Колоната се прицврстува на бетонска подлога или поплочена површина преку основна плоча со тежок мерач со четири завртки за прицврстување. Опциите за влез на долниот и задниот кабел ги сместуваат постоечките подземни канали. Дизајнот на вентилирана колона со филтрирани приклучоци за одвод ја спречува внатрешната кондензација. Сите ПХБ и конектори се соодветно обложени против влажност и воздух полн со сол.

Кориснички интерфејс и поврзување

Централниот 4,3-инчен LED дисплеј или изборниот екран на допир обезбедува статус на сесија за двата пиштола истовремено. Два RFID читачи - еден на страна - овозможуваат независна автентикација на корисникот. Опциите за комуникација вклучуваат 4G, Wi-Fi и етернет. Вградениот контролер поддржува OCPP 1.6J/2.0.1, овозможувајќи известување за трансакции по пиштол, далечинско стартување/стоп, ажурирања на фирмверот и паметни профили за полнење. Офлајн режимот ги кешира трансакциите локално и се синхронизира кога ќе се врати поврзувањето.

Управување со кабли

Секој пиштол е опремен со кабел од тип 2 од 5 метри (Тип 1 опционално). Посебните странично монтирани футроли за кабли ги држат двата кабли од земјата, позиционирани за лесно поврзување со една рака. Дизајнот на футролата ги насочува каблите нанадвор и надолу, спречувајќи заплеткување помеѓу двата пиштола и одржувајќи ги пешачките патеки безбедни.

Подготвен за енергетска интеграција

Modbus RTU/TCP интерфејсите овозможуваат интеграција со системи за управување со згради, соларни инвертери и складирање на батерии. Полначот може да реагира на надворешни сигнали за управување со оптоварувањето за да го усогласи полнењето со производството на обновливи извори или да ги избегне прозорците со најголема побарувачка. Ова го прави активен учесник во пошироката енергетска стратегија на локацијата.

Најчесто поставувани прашања

П1: Дали и двата пиштола можат да се полнат со целосна моќност истовремено?

Вкупниот аутпут се регулира со расположливиот капацитет за снабдување. Во типична конфигурација од 22 kW по пиштол со трифазен напојување од 32 А, двата пиштола можат да испорачуваат 11 kW истовремено. Ако е поврзано само едно возило, тоа ги добива целосните 22 kW. Нашиот тим ќе ви помогне да го зголемите електричното напојување за да одговара на вашата целна пропусност.

П2: Дали секој пиштол може да се наплаќа независно?

Да. Секој излез има свој мерач на енергија и идентитет на OCPP точка на полнење. Заднината гледа две одделни точки за полнење во една физичка единица, овозможувајќи независна наплата по корисник, следење сесии и доделување тарифи.

П3: Што ако еден пиштол развие дефект?

Откривањето и заштитата на дефекти се целосно независни по пиштол. Дефект на еден излез ја прекинува само таа сесија; другиот продолжува нормално да се полни. Централното стопирање за итни случаи ги изолира двата пиштола кога е потребно.

П4: Кои се барањата за инсталација?

Постаментот се завртува на рамна бетонска подлога или поплочена површина. До влезната точка на основната плоча мора да има соодветно трифазно или еднофазно напојување. Не е потребна ѕидна или дополнителна структура за монтирање. Обезбедуваме детални водичи за цивилна и електрична инсталација.

П5: Дали овој полнач може да се користи на отворено?

Да. Куќиштето од галванизиран челик со оцена IP55 и IK10 е дизајнирано за трајно поставување на отворено на температури од -30°C до +55°C. Издржува дожд, прашина, УВ изложеност и крајбрежен воздух.

П6: Кои платформи за заднина и плаќање поддржува?

Полначот е во согласност со OCPP 1.6J и 2.0.1 и е тестиран со сите главни платформи за управување со мрежата за полнење. Ако имате прилагоден заден дел, нашиот тим за поддршка може да помогне во интеграцијата за време на пуштањето во работа.

П7: Како одржувањето се споредува со два посебни полначи со еден пиштол?

Рутинското одржување е преполовено - еден пиедестал за проверка, еден комплет филтри за чистење и една главна плоча за пристап. Влезната врата овозможува целосен пристап до сите делови што се сервисираат. Клучните компоненти се модуларни и може да се заменат без да се вади единицата од неговата основа.

Рефлектор на клиентите

Корпоративен деловен парк - Проширување на полнење на ЕВ за вработени

Позадина

Голем деловен парк во кој се сместени повеќе компании за технолошки и финансиски услуги планираа да додадат полнење за ЕВ низ своите отворени паркинзи за вработени. Побарувачката на вработените рапидно растеше, а тимот за управување со имотот сакаше да понуди наплата како придобивка за вработените, а истовремено да ги одржува трошоците за инсталација и да ја зачува уредената околина за паркирање.

Предизвикот

Паркинзите беа поставени во долги редови на спарени заливи, со уредени острови што го делат секој двоен ред. Првичните предлози го разгледуваа пристапот со полнач монтиран на ѕид, но немаше соодветни ѕидови на дофат на местата означени со EV. Беа земени предвид полначите за подот со еден пиштол, но ќе требаше по еден постамент по залив - што значи два постаменти, два темели и два кабелски ровови за секои две соседни заливи. Во обем на проектот, ова значително би ги зголемило трошоците за материјали, работна сила и визуелниот неред.

Електричната инфраструктура исто така претставуваше ограничување. Секој столб за фидер служеше зона од приближно 20 заливи. Инсталирањето на голем број полначи по зона ќе бара внимателно управување со оптоварувањето за да се избегне преоптоварување на постоечките кола.

Зошто полначи за наизменична струја со двоен пиштол?

Распоредот на спарениот залив беше активирањето. Постамент со двоен пиштол може да се инсталира на заедничкиот остров помеѓу два соседни заливи, служејќи и од една основа и од една електрична храна. Ова значеше:

Еден пиедестал наместо два по пар - 50% намалување на хардверот, темелите и времето за инсталација.

Еден кабел за напојување на две полиња, со поефикасно користење на постоечкиот капацитет на фидер.

Почист изглед на пејзаж со помалку објави.

Динамичното балансирање на оптоварување осигури дека дури и кога се полнат две возила, комбинираното извлекување останува во рамките на капацитетот на колото.

Вработените ќе се автентицираа со картичките за пристап на нивната компанија, и секој пиштол беше поставен како независна точка за наплата во рамките на OCPP задниот дел. Компаниите би можеле да субвенционираат наплата за нивниот персонал, додека заливите за посетители би можеле да работат на платена основа - сите управувани од една платформа.

Распоредување

Четириесет од нашите полначи за наизменична струја со двојни пиштоли од 22 kW (Тип 2) беа инсталирани низ главната зона за паркирање на вработените, опслужувајќи 80 посебни места за електрични возила. Секој постамент беше зашрафен на постојниот уреден остров, при што напојувањето се снабдуваше од најблискиот доводен столб. Инсталирањето беше фазно во текот на четири викенди за да се избегне нарушување на паркирањето во текот на неделата. Заднината OCPP интегрирана со системот за контрола на пристап на секоја компанија закупец, така што вработените едноставно ги прислушуваа нивните постоечки ознаки RFID.

Резултати

●  Капацитетот за полнење на ЕВ беше испорачан на 80 места со користење само 40 полначи, опремата за сечење и трошоците за инсталација за приближно 45% во споредба со алтернативите со еден пиштол.

●  Повратните информации од вработените беа претежно позитивни, а наплатата беше наведена како највисока погодност на работното место.

●  Управувањето со имотот не пријави проблеми со електричниот капацитет, благодарение на динамичкото балансирање на оптоварувањето, кое ја одржуваше максималната побарувачка по коло во граници.

●  Чистата, ненатрупана инсталација ја зачува естетиката на уреденото паркирање, задоволувајќи ги архитектонските насоки на паркот.

●  По успехот на ова воведување, деловниот парк оттогаш додаде полначи со двојни пиштоли во две други паркинг зони користејќи ја истата спецификација.
