280KW VFD систем за третман на вода

Системот за третман на вода CSIVEI 280KW VFD е погон со висок капацитет, дизајниран за ултра тешки индустриски апликации. Дизајниран за големи компресори, екструдери, дигалки за мини и пумпи со висока моќност, овој погон обезбедува бескомпромисни перформанси и доверливост. Одликува со напредна векторска контрола со висок стартен вртежен момент, вграден EMI филтер, непотребен систем за ладење и широки опции за комуникација, вклучувајќи Ethernet/IP и Profinet. Цврстиот IP20/IP21 куќиште со засилени собирници обезбедува стабилна работа во најсложените индустриски средини. Со интелигентно управување со енергијата и сеопфатни дијагностички способности, тој обезбедува моќ и прецизност потребни за критичните индустриски процеси.

Основни параметри и спецификации

Типични апликации

Системот за третман на вода CSIVEI 280KW VFD е погон со висока моќност за мега-индустриски проекти:

Пумпи од големи размери – општинско водоснабдување, главни пумпи за наводнување

Вентилатори со голема моќност – вентилација на рудникот, тунел за ветер, главни вентилатори на кулата за ладење

Компресори – големи индустриски воздушни станици, компресори за процесни гасови

Рударство – SAG мелници, топчести мелници, транспортери со долги растојанија

Производство на електрична енергија – пумпи за напојување на котелот, ID/FD вентилатори во термоцентрали

Неговиот модуларен дизајн овозможува лесно одржување и сервисирање во затворени простори.

Работење погодно за корисникот и лесно поставување

Серијата CSIVEI VFD дава приоритет на леснотијата на користење, намалувајќи го времето за инсталација и поедноставувајќи го секојдневното работење за инженерите и персоналот за одржување.

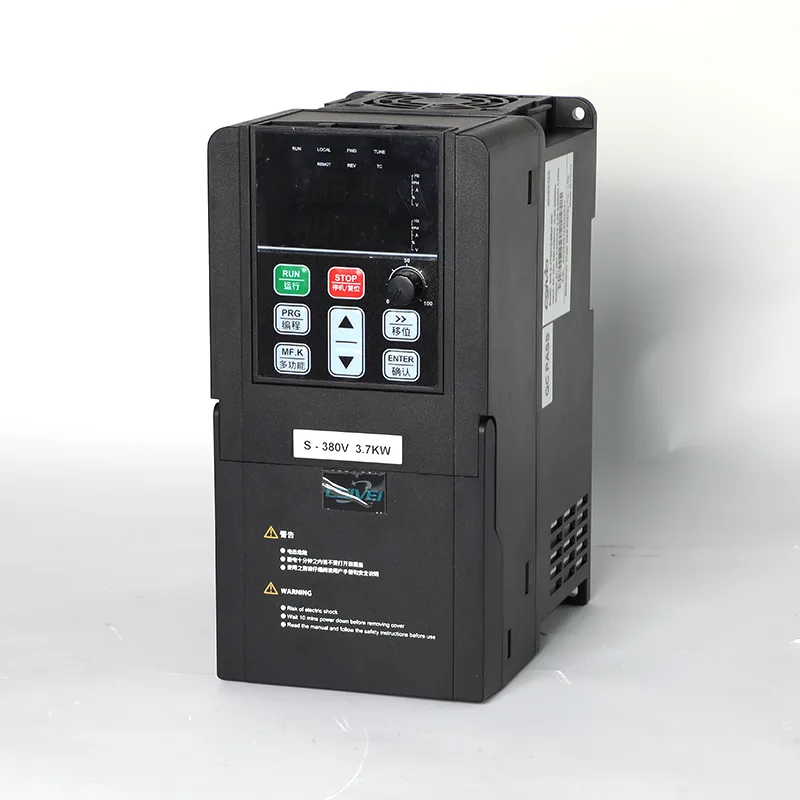

Интуитивна тастатура – ​​LED/LCD тастатурата обезбедува јасен приказ на параметрите и брза навигација. Групите на параметри се логично организирани, а повеќејазичната поддршка обезбедува пристапност за глобалните корисници.

Волшебник за брз почеток – Поставувањето чекор-по-чекор ги води корисниците низ конфигурацијата на основните параметри за неколку минути. Претходно конфигурираните макроа на апликациите (Вентилатор/Пумпа, транспортер, постојан вртежен момент) овозможуваат поставување со еден допир за вообичаени апликации.

Функција за копирање на параметар – Поставете параметри од еден диск на тастатурата и преземајте ги на повеќе дискови, значително намалувајќи го времето на поставување за системи со повеќе погони и обезбедувајќи конзистентна конфигурација.

Отстранлива тастатура – ​​Тастатурата може да се монтира од далечина со помош на продолжен кабел, што овозможува практично ракување од вратите на контролната табла или од оддалечените локации.

Компактен дизајн – отпечатокот за заштеда на простор овозможува монтажа рамо до рамо, максимизирање на густината на панелот и намалување на барањата за големина на кабинетот.

Најчесто поставувани прашања

Како да ги решам вообичаените дефекти?

Уредот покажува шифри за дефекти на тастатурата за брза дијагноза:

●  OC (прекумерна струја) - проверете дали има шорцеви, проблеми со намотувањето на моторот или прекратко време за забрзување

●  OV (прекумерен напон) - проверете го отпорникот за сопирање (ако се користи) или времето за намалување е прекратко

●  UV (под напон) – проверете ја влезната моќност и жици

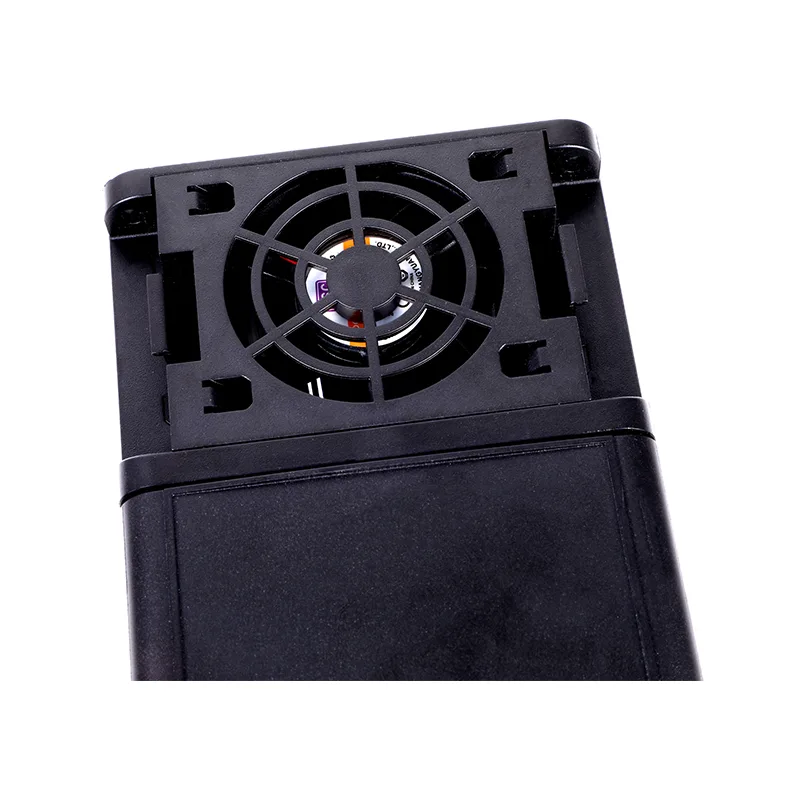

●  OH (прекумерна температура) - проверете го вентилаторот за ладење, температурата на околината и просторот за монтирање

●  OL (преоптоварување) - проверете го оптоварувањето на моторот, зголемете го времето на забрзување или размислете за зголемување на погонот

●  Упатството има целосна табела со кодови за дефекти со детални чекори. Ако нешто сè уште не е исклучено, техничката поддршка на CSIVEI може да помогне.

Која е разликата помеѓу V/F контролата и векторската контрола?

Контролата V/F одржува фиксен однос напон-фреквенција. Во ред е за вентилатори, пумпи и општи апликации каде што прецизната контрола на брзината не е критична. Векторската контрола ги раздвојува флуксот и вртежниот момент за да можете самостојно да ги контролирате - што ви дава поголем стартен вртежен момент (до 150% на 0,5 Hz) и подобра прецизност на брзината. На вектор без сензор не му треба енкодер; Векторот со затворена јамка го прави тоа, и ја турка точноста на брзината на 0,1%. Повеќето дискови CSIVEI ги поддржуваат и двете, така што можете да изберете што одговара на вашата апликација.

Може ли да користам еднофазен влезен VFD со трифазен мотор?

Да. Системот за третман на вода VFD од 280 KW на CSIVEI ја зема еднофазната влезна и излезна трифазна моќност на моторот. Тоа е вообичаено поставување кога е достапно само еднофазно напојување, но сакате ефикасност и доверливост на трифазен мотор. Само проверете дали напонот на моторот одговара на излезот на погонот - трифазен 230V.

Како VFD заштедува енергија?

За оптоварување со променлив вртежен момент, како вентилатори и пумпи, моќноста ги следи законите за афинитет - таа е пропорционална на коцката на брзината. Намалувањето на брзината за 20% ја намалува потрошувачката на енергија за приближно 50%. Функцијата за автоматска оптимизација на енергија (AEO) го намалува напонот за да одговара на вистинското оптоварување за дополнителна заштеда. Режимот за спиење, исто така, го исклучува моторот за време на периоди со мала побарувачка, со што се елиминира искористувањето на струјата во мирување.

Дали VFD доаѓа со гаранција и техничка поддршка?

Да. Дисковите CSIVEI доаѓаат со стандардна гаранција од 18 месеци од датумот на производство (или 12 месеци од инсталацијата, кое и да е подоцна). Опциите за продолжена гаранција се достапни за критичните апликации. Глобалната техничка поддршка е достапна преку е-пошта, телефон и онлајн ресурси - сите се вклучени прирачници за користење, упатства за апликации и софтвер за конфигурација.

Случај на клиент: Снабдување со вода со постојан притисок

Станбен комплекс во Југоисточна Азија имаше флуктуирачки притисок на водата за време на шпицот на употреба, што доведе до жалби на станарите. Постојниот пумпен систем работеше со фиксна брзина, трошејќи енергија за време на периоди со мала побарувачка.

Решение: Систем за третман на вода CSIVEI 280KW VFD беше инсталиран за контрола на главната пумпа за засилување, со сензор за притисок кој обезбедува повратна информација за вградениот PID контролер.

Резултати:

Стабилен притисок на водата се одржува на 4,5 бари без оглед на побарувачката

Потрошувачката на енергија е намалена за 38% во споредба со работата со фиксна брзина

Стартувањето на моторот на пумпата е намалено од 20+ пати дневно до континуирано непречено работење

Период на созревање постигнат за 11 месеци

Системот работи сигурно повеќе од две години, без непланирани прекини.
