15HP 11kw VFD фреквентна погонска пумпа VFD

Клучните карактеристики вклучуваат голем капацитет за преоптоварување, вграден DC реактор за ублажување на хармонијата, повеќе комуникациски интерфејси и конфигурирачко проширување на В/И. Тешкото куќиште со засилен систем за ладење обезбедува сигурна работа во индустриски средини со висока температура.

Комбинирајќи ги способностите за заштеда на енергија со интелигентните заштитни карактеристики, CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD го максимизира времето на работа на системот и оперативната ефикасност за апликации со голема моќност.

Основни параметри и спецификации

Типични апликации

CSIVEI 15HP 11kw VFD фреквентна пумпа VFD обезбедува робусни перформанси за тешка индустриска опрема која бара континуирано работење:

●  Големи пумпи – главни пумпи за водоснабдување, индустриски пумпи за ладење

●  Индустриски вентилатори – вентилација на рудникот, вентилатори на фабрика за цемент, собирачи на прашина

●  Компресори – големи воздушни компресори, азотни компресори

●  Мишачи – мешалки за бетон, хемиски реактори, мешалки за пулпа

●  Центрифуги – центрифуги за шеќер, центрифуги за масло, декантери

Со засилено ладење и карактеристики на хармонично ублажување, тој обезбедува сигурна работа во сурови средини.

Цврста заштита и сигурност

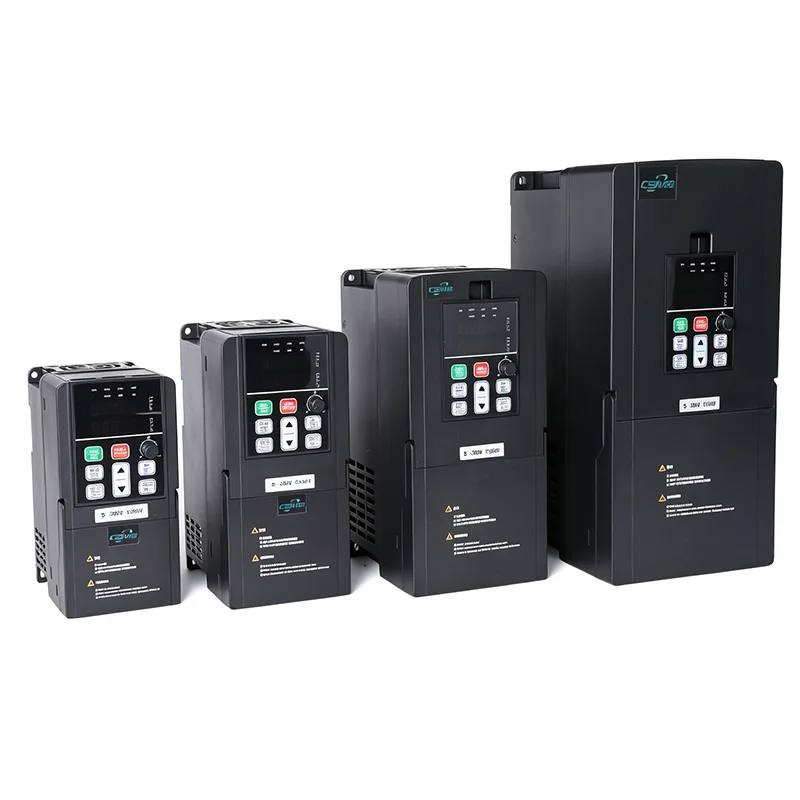

Изградена да издржи индустриски опкружувања со тешки барања, серијата CSIVEI VFD вклучува повеќе механизми за заштита за да се обезбеди континуирано работење и продолжен работен век.

Сеопфатна заштита на моторот – Интегрираната заштита вклучува заштита од пренапон, недоволно напон, прекумерна струја, прекумерна температура, загуба на фази и заштита од краток спој. Погонот автоматски се исклучува или го ограничува излезот за да спречи оштетување и на погонот и на поврзаниот мотор.

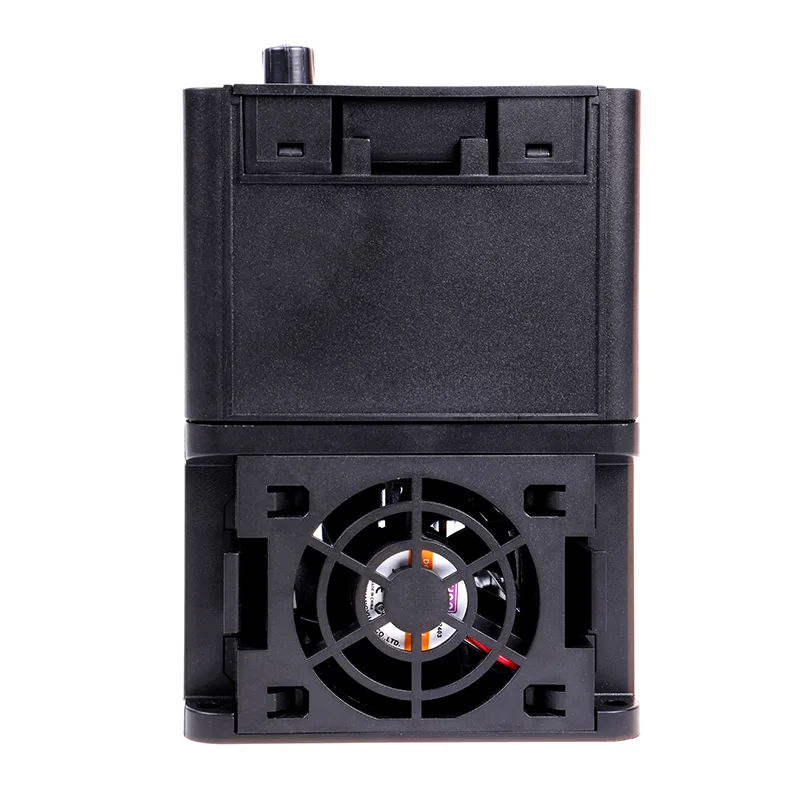

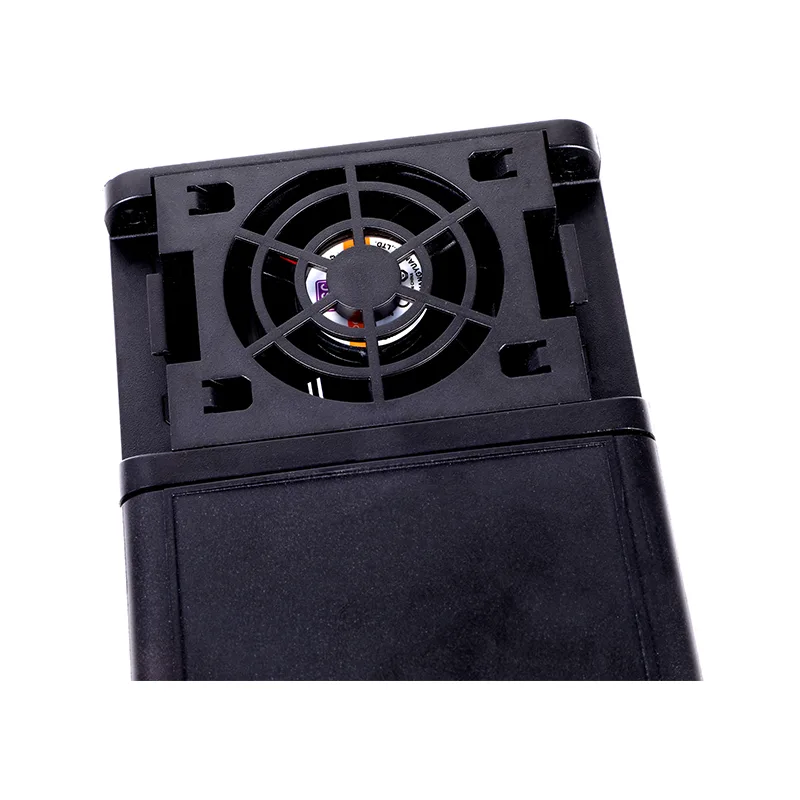

Термичко управување – Интелигентната контрола на вентилаторот го прилагодува ладењето врз основа на внатрешната температура и условите на оптоварување, минимизирајќи го шумот и продолжувајќи го животниот век на вентилаторот. Моделите со висока моќност имаат засилен дизајн на ладилник за подобрена термичка дисипација.

Заштита на животната средина – Стандарден IP20 куќиште погоден за инсталација на контролната табла. Достапни се опционални куќишта IP40/IP54/IP66 за примена во правливи, влажни или перење средини. Конформалната обвивка на ПХБ обезбедува дополнителна заштита од влага и загадувачи.

Вграден EMC филтер – Избраните модели вклучуваат интегриран филтер за електромагнетна компатибилност, што го поедноставува усогласувањето со CE и другите стандарди за EMC и ги намалува трошоците за инсталација.

Најчесто поставувани прашања

Која е разликата помеѓу V/F контролата и векторската контрола?

Контролата V/F одржува фиксен однос напон-фреквенција. Во ред е за вентилатори, пумпи и општи апликации каде што прецизната контрола на брзината не е критична. Векторската контрола ги раздвојува флуксот и вртежниот момент за да можете самостојно да ги контролирате - што ви дава поголем стартен вртежен момент (до 150% на 0,5 Hz) и подобра прецизност на брзината. На вектор без сензор не му треба енкодер; Векторот со затворена јамка го прави тоа, и ја турка точноста на брзината на 0,1%. Повеќето дискови CSIVEI ги поддржуваат и двете, така што можете да изберете што одговара на вашата апликација.

Како да го изберам вистинскиот VFD за мојот мотор?

Неколку работи што треба да се земат предвид:

●  Моторна моќност — VFD треба да одговара или да биде малку поголема од номинацијата на моторот.

●  Влезен напон — еднофазен 230 V или трифазен 400 V, проверете дали одговара на вашето напојување.

●  Тип на оптоварување — оптоварувањата со постојан вртежен момент, како што се транспортери или екструдери, обично имаат потреба од VFD со големина од 100–120% од моќноста на моторот. Оптоварувањето на променливиот вртежен момент, како што се вентилаторите и пумпите, често може да користат VFD усогласен со моќноста на моторот, плус добивате заштеда на енергија.

●  Околината - за правливи, влажни или надворешни локации, побарајте повисока оцена за IP (IP40, IP54, IP66) или ставете го погонот во заштитено куќиште.

●  Комуникација — ако треба да разговарате со PLC или SCADA, проверете дали уредот го поддржува вашиот протокол (Modbus RTU е стандарден; Profibus, Ethernet/IP, итн. се опционални).

●  CSIVEI има и алатка за одредување големина и техничка поддршка доколку сакате второ мислење.

Може ли да користам еднофазен влезен VFD со трифазен мотор?

Да. Еднофазните 230V погони на CSIVEI земаат еднофазна влезна и излезна трофазна енергија на моторот. Тоа е вообичаено поставување кога е достапно само еднофазно напојување, но сакате ефикасност и доверливост на трифазен мотор. Само проверете дали напонот на моторот одговара на излезот на погонот - трифазен 230V.

Дали ми треба надворешен отпор за сопирање?

Зависи. Ако ви треба брзо забавување или товарот има висока инерција - како центрифуги, кранови, дигалки или намотувачи - тогаш да, ќе ви треба. На погоните што имаат внатрешна единица за сопирање, отпорникот се справува со регенеративната енергија за да избегне дефекти на пренапон и да го скрати времето на сопирање. За вентилатори и пумпи со побавно забавување, обично можете да го прескокнете.

Кои протоколи за комуникација се поддржани?

Сите погони CSIVEI се стандардни со Modbus RTU преку RS485. Достапни се опционални модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Овие ви овозможуваат да се интегрирате со главните PLC и SCADA системи за далечинско следење, промени на параметрите и централизирана контрола.

Како да го поставам погонот за прв пат?

Погоните CSIVEI имаат Волшебник за брз почеток кој ве води низ најважните работи за неколку минути:

Внесете ги податоците за табличката со името на моторот (моќ, напон, струја, фреквенција, вртежи во минута), изберете макро за апликација (Вентилатор/пумпа, транспортер, постојан вртежен момент), поставете ги времињата на забрзување и намалување, изберете го изворот на фреквенција (тастатура, аналоген влез, комуникација) и извршете автоматско подесување за да ја оптимизирате контролата на моторот. Упатството ги содржи сите детали, а тастатурата е отстранлива за да можете да ракувате со неа од далечина доколку е потребно.

Какви заштити се вградени во погонот?

Погоните CSIVEI вклучуваат цврст сет на заштита: пренапон, недоволно напон, прекумерна струја, краток спој, прекумерна температура (ладилник), загуба на фаза на влезот или излезот и преоптоварување на моторот (електронско термичко преоптоварување, I²t). Овие помагаат работите да работат сигурно и го продолжуваат животниот век на опремата.

Може ли да стартувам повеќе мотори од еден VFD?

Да, може да работиш повеќе мотори паралелно од еден погон, сè додека: вкупното исцрпување на струјата останува во рамките на излезниот рејтинг на погонот, секој мотор има своја заштита од термичко преоптоварување и користите V/F контрола (векторската контрола не се препорачува за поставки со повеќе мотори). Ова е вообичаено за низи на вентилатори, транспортни делови или пумпни станици каде што моторите работат заедно со иста брзина.

Како да ги решам вообичаените дефекти?

Уредот покажува шифри за дефекти на тастатурата за брза дијагноза:

●  OC (прекумерна струја) - проверете дали има шорцеви, проблеми со намотувањето на моторот или прекратко време за забрзување

●  OV (прекумерен напон) - проверете го отпорникот за сопирање (ако се користи) или времето за намалување е прекратко

●  UV (под напон) – проверете ја влезната моќност и жици

●  OH (прекумерна температура) - проверете го вентилаторот за ладење, температурата на околината и просторот за монтирање

●  OL (преоптоварување) - проверете го оптоварувањето на моторот, зголемете го времето на забрзување или размислете за зголемување на погонот

Прирачникот има целосна табела со кодови за дефекти со детални чекори. Ако нешто сè уште не е исклучено, техничката поддршка на CSIVEI може да помогне.

Како VFD заштедува енергија?

За оптоварување со променлив вртежен момент, како вентилатори и пумпи, моќноста ги следи законите за афинитет - таа е пропорционална на коцката на брзината. Намалувањето на брзината за 20% ја намалува потрошувачката на енергија за приближно 50%. Функцијата за автоматска оптимизација на енергија (AEO) го намалува напонот за да одговара на вистинското оптоварување за дополнителна заштеда. Режимот за спиење, исто така, го исклучува моторот за време на периоди со мала побарувачка, со што се елиминира искористувањето на струјата во мирување.

Кој е типичниот животен век на VFD и како да го одржам?

Со соодветна инсталација и услови, VFD може да трае 10-15 години. Клучно одржување: одржувајте го куќиштето чисто - наталожувањето прашина ја убива ефикасноста на ладењето; проверете ги вентилаторите за ладење (обично траат 3-7 години; заменете ги ако се бучни или не успеаја); проверете ги кондензаторите на магистралата за еднонасочна струја - тие стареат со време и температура - ако погонот е складиран повеќе од две години, преправете ги капачињата пред да го вклучите; следење на температурата на околината; повремено правете резервни копии на параметрите на тастатурата или надворешното складирање. Брзата инспекција на секои 6-12 месеци помага да се избегнат изненадувања.

Може ли да го користам VFD на отворено или во средини за миење?

Стандардните IP20 погони треба да бидат во чиста, сува плоча. За надворешни или сурови средини, CSIVEI нуди повисоки оценки за IP:

●  IP40 – добар за правливи места како што се текстилни мелници или обработка на дрво

●  IP54/IP55 – отпорен на прашина и прскање; работи за надворешни куќишта и места за миење

●  IP66 – целосно отпорен на прашина и се справува со моќни водни млазови; погоден за преработка на храна, миење автомобили или надворешна употреба без дополнителни куќишта

●  Ако има корозивни гасови, се препорачува конформална обвивка на ПХБ.

Дали VFD доаѓа со гаранција и техничка поддршка?

Да. Дисковите CSIVEI доаѓаат со стандардна гаранција од 18 месеци од датумот на производство (или 12 месеци од инсталацијата, кое и да е подоцна). Опциите за продолжена гаранција се достапни за критичните апликации. Глобалната техничка поддршка е достапна преку е-пошта, телефон и онлајн ресурси - сите се вклучени прирачници за користење, упатства за апликации и софтвер за конфигурација.

Случај за клиенти: Индустриски вентилатор за вентилација

Во една фабрика за производство на мебел беше потребна прецизна контрола на протокот на воздух за системот за собирање прашина. Континуираното трчање на вентилаторите со полна брзина беше неефикасно и создаваше прекумерна бучава.

Решение: CSIVEI 18-30 kW VFD беше инсталиран на главниот издувен вентилатор, со сензор за притисок кој го следи притисокот во каналот за регулирање на брзината на вентилаторот.

Резултати:

●  Брзината на вентилаторот автоматски се прилагодува за да одговара на побарувачката за собирање прашина

●  Заштеда на енергија од 45% при работа со делумно оптоварување

●  Нивото на бучава е намалено за 12 dB, што ги подобрува работните услови

●  Намалено механичко абење на лежиштата и ремените на вентилаторот

●  Системот сега ги исполнува и целите за усогласеност со животната средина и оперативната ефикасност.
