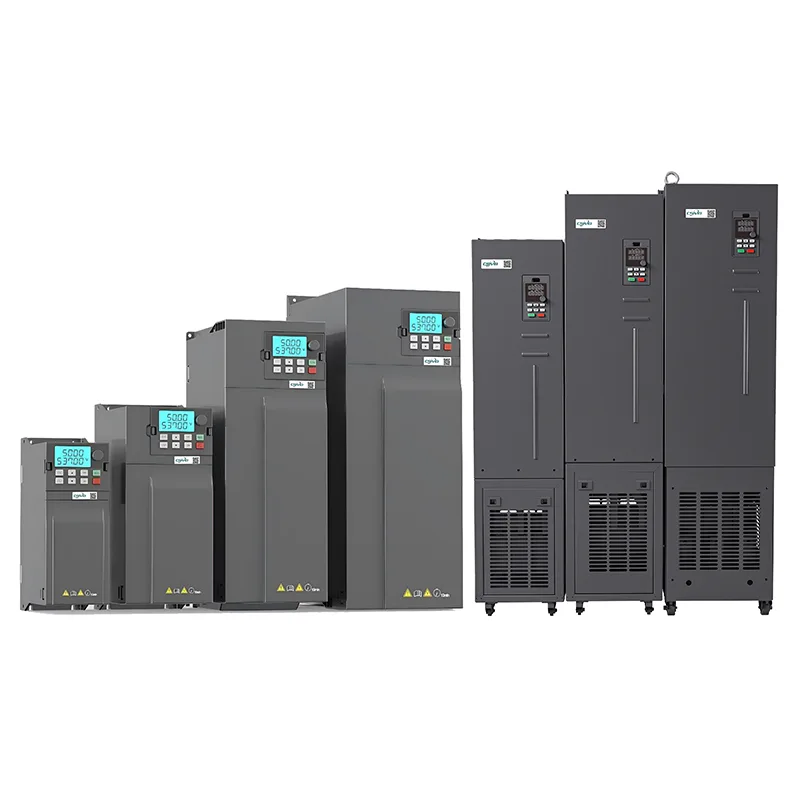

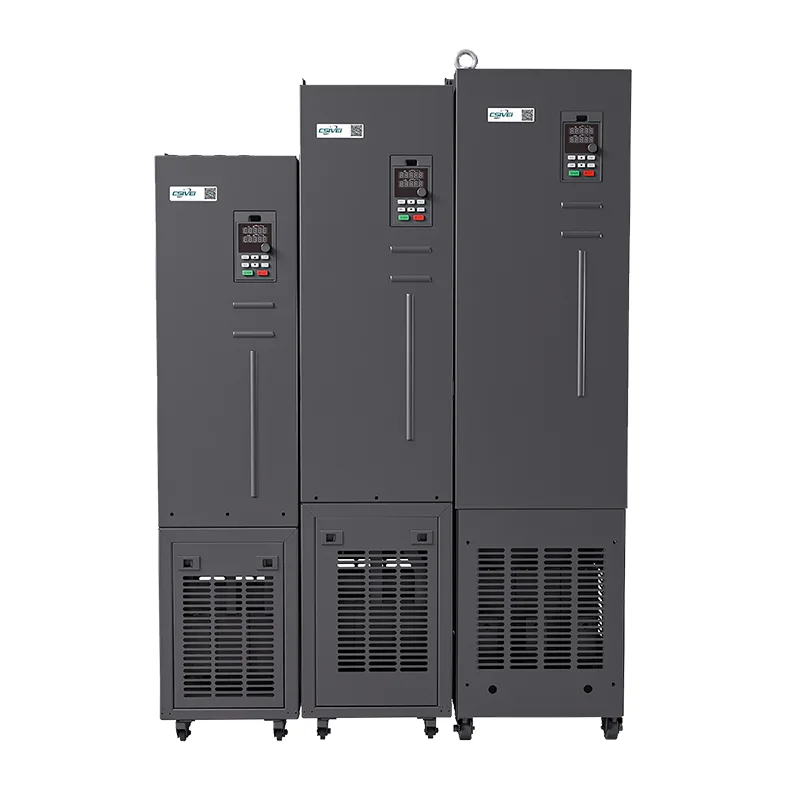

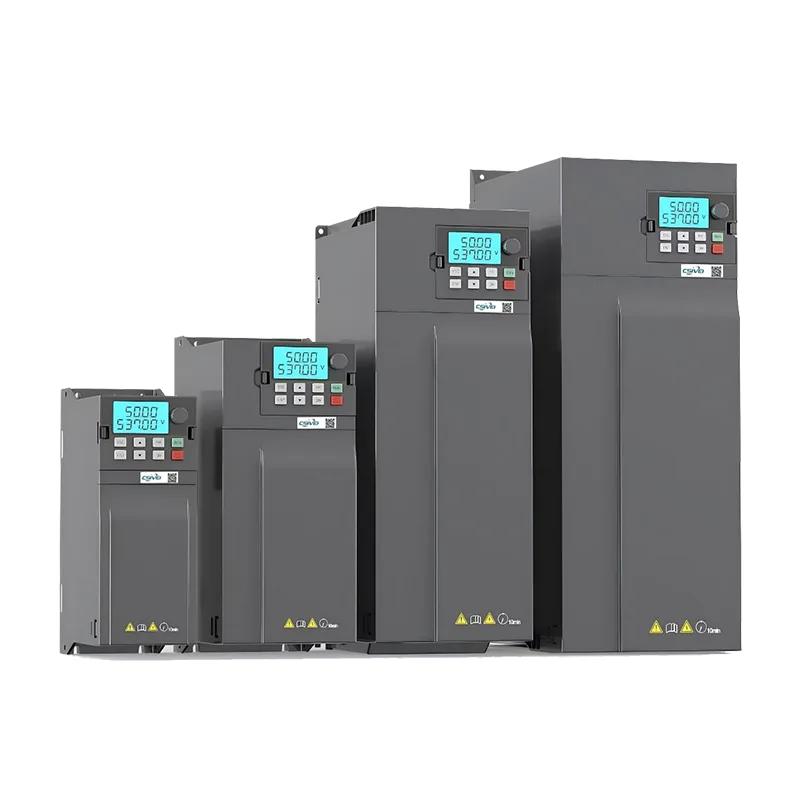

3-фазен AC погон VFD со високи перформанси

Купете VFD со 3-фазен наизменичен погон со високи перформанси од фабриката Csivei во Кина. Дизајниран е за тешки индустриски апликации и погоден за големи вентилатори, центрифугални пумпи, компресори и транспортери на производна линија. Обезбедува исклучителен вртежен момент и стабилност при континуирано работење. Напојуван со напредна векторска контрола во затворен круг, овој погон поддржува висок стартен вртежен момент, вградена PLC функционалност, повеќе протоколи за комуникација (Modbus, Profibus опционално) и интуитивна LCD тастатура за следење во реално време. Куќиштето IP20 со опционален филтер IP40 обезбедува сигурност во опкружувања со барања.

Што е 3-фазен AC погон VFD со високи перформанси и зошто е важно?

Во неговото јадро, погонот со променлива фреквенција ги регулира брзината и вртежниот момент на моторот со прилагодување на фреквенцијата и напонот на испорачаната моќност. Но, нашиот CSIVEI VFD оди подалеку од основната контрола на брзината.

Овозможува мек старт за намалување на механичкиот стрес, динамичен одговор на вртежниот момент за тешки товари и енергетска оптимизација во реално време што директно ја намалува потрошувачката на електрична енергија. За операции кои бараат прецизна синхронизација - како транспортери со повеќе делови, системи за серии или пумпи контролирани со притисок - овој погон обезбедува точност и повторливост што ги бара вашиот процес.

Накратко, тој го трансформира моторот со фиксна брзина во флексибилен, интелигентен активирач кој се прилагодува на вашите производствени потреби во реално време.

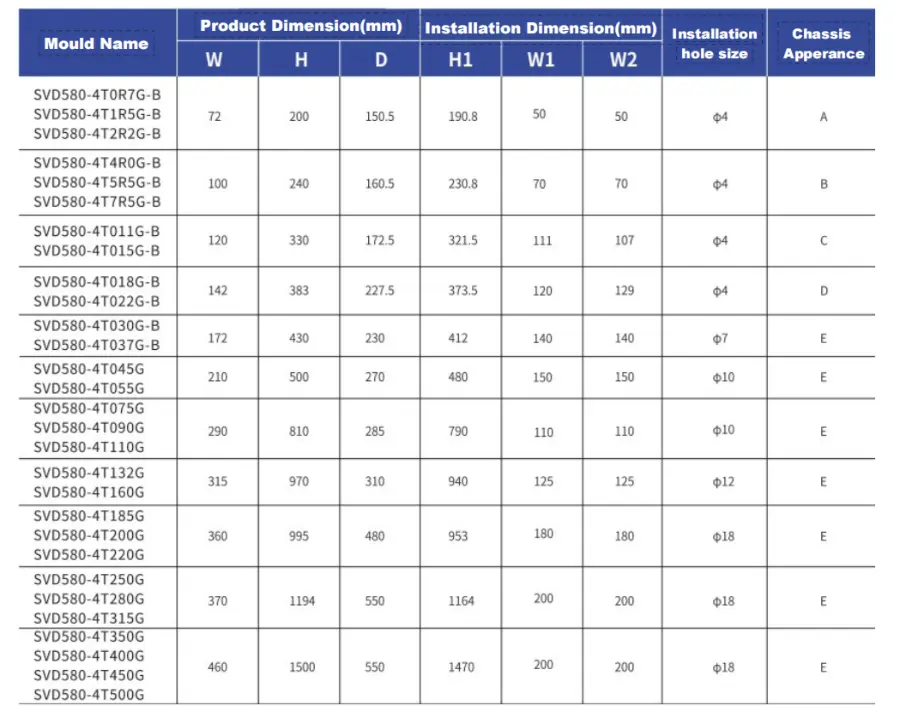

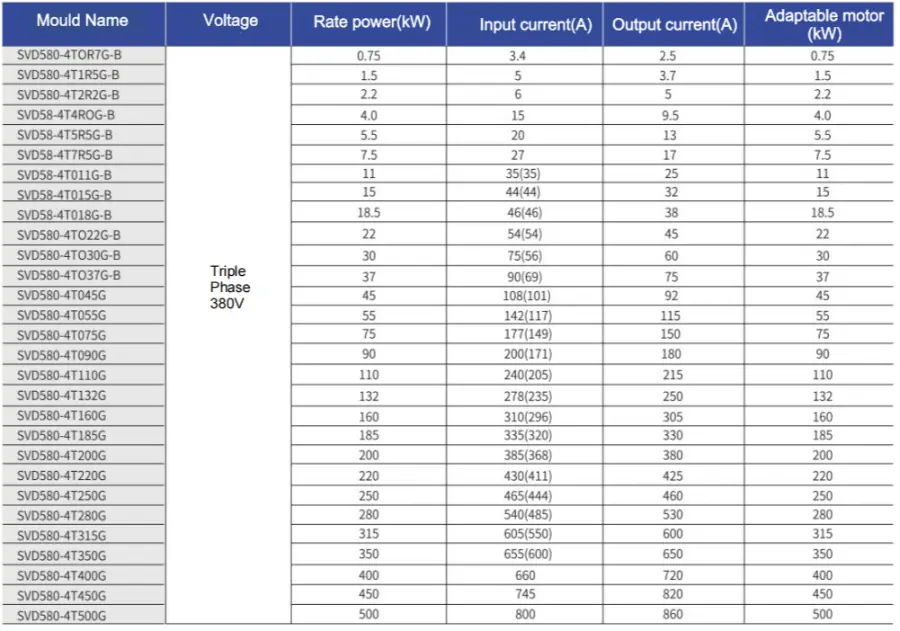

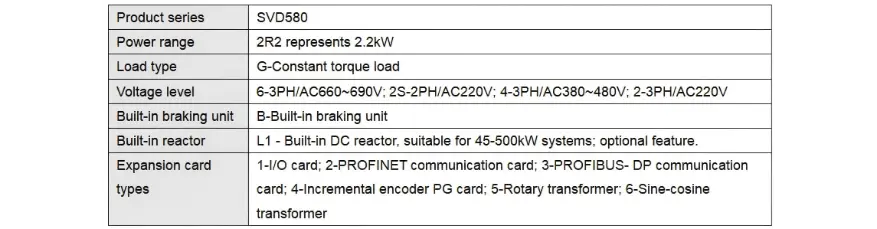

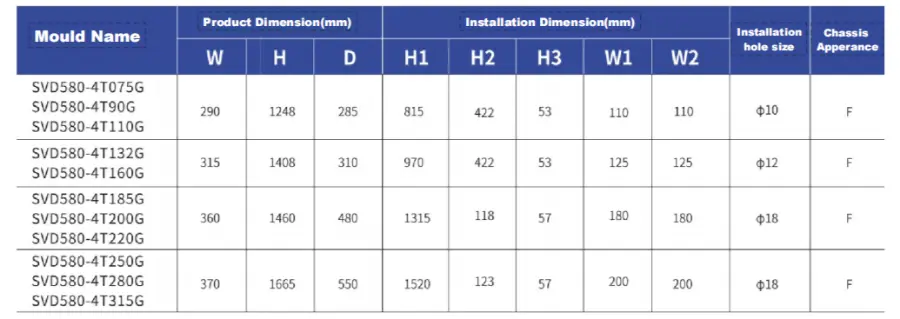

Основни параметри и спецификации

Клучни предности

1. Исклучителен нискофреквентен вртежен момент

3-фазниот AC погон VFD со високи перформанси испорачува 150% номинален вртежен момент на 0,5 Hz во режим на векторска контрола без сензор (SVC). Ова значи сигурно стартување и стабилно работење дури и при големи почетни оптоварувања - како што се дробилки, пумпи со кашеста маса или вентилатори со висока инерција - каде што конвенционалните погони честопати се сопнуваат или застануваат.

2. Вградено ограничување на вртежниот момент (функција „багер“)

За разлика од стандардните VFD кои едноставно се активираат при прекумерна струја, нашиот погон вклучува интелигентна функција за ограничување на вртежниот момент. Автоматски го намалува вртежниот момент при нагли промени на оптоварувањето, спречувајќи механички удари и неочекувани застој. Оваа карактеристика е особено важна за апликации со флуктуирачки оптоварувања, како што се миксери, екструдери и опрема за подигнување.

3. Автоматско регулирање на напонот (AVR)

Кога напонот на мрежата флуктуира - што е вообичаено во индустриските зони - функцијата AVR одржува стабилен излезен напон на моторот. Ова ги заштитува вашите намотки, обезбедува постојан вртежен момент и ги спречува вознемирувачките патувања под напон.

4. Флексибилни контролни режими

Изберете помеѓу SVC векторска контрола со отворен циклус за динамичен одговор со високи перформанси или V/F контрола за поедноставни апликации од типот на вентилатор/пумпа. Погонот исто така поддржува V/F одвојување, овозможувајќи независно прилагодување на напонот и фреквенцијата за специјализирани поставки на моторот.

5. Интегрирана PLC и PID функционалност

Вградената програмабилна логичка способност се справува со едноставни задачи за автоматизација без да бара надворешен PLC. Интегрираниот PID контролер овозможува контрола на процесот во затворена јамка - на пример, одржување константен притисок во системот за водоснабдување или стабилна температура во чилер - користејќи стандардни сензори за повратни информации.

Типични апликации

CSIVEI со високи перформанси 3-фазен AC Drive VFD е дизајниран за тешки индустриски апликации кои бараат висок стартен вртежен момент и континуирана работа:

Големи пумпи – пумпи за наводнување, пумпи за одводнување, главни пумпи за водоснабдување

Центрифугални компресори – индустриски воздушни компресори, системи за ладење

HVAC чилери – чилери со завртки, центрифугални чилери, големи ракувачи за воздух

Рударска опрема – пумпи за кашеста маса, вентилатори за вентилација, дробилки

Машини за обработка на метал – стругови, фрези, преси

Со напредна векторска контрола и повеќе опции за комуникација, беспрекорно се интегрира во автоматизирани производни линии.

Најчесто поставувани прашања

Дали ми треба надворешен отпор за сопирање?

Зависи. Ако ви треба брзо забавување или товарот има висока инерција - како центрифуги, кранови, дигалки или намотувачи - тогаш да, ќе ви треба. На погоните што имаат внатрешна единица за сопирање, отпорникот се справува со регенеративната енергија за да избегне дефекти на пренапон и да го скрати времето на сопирање. За вентилатори и пумпи со побавно забавување, обично можете да го прескокнете.

Кои протоколи за комуникација се поддржани?

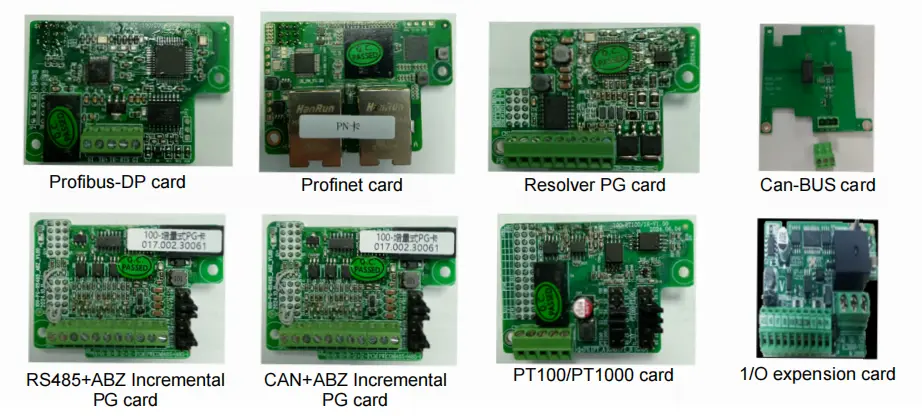

Сите погони CSIVEI се стандардни со Modbus RTU преку RS485. Достапни се опционални модули за Profibus DP, Profinet, Ethernet/IP, CANopen и DeviceNet. Овие ви овозможуваат да се интегрирате со главните PLC и SCADA системи за далечинско следење, промени на параметрите и централизирана контрола.

Какви заштити се вградени во погонот?

Погоните CSIVEI вклучуваат цврст сет на заштита: пренапон, недоволно напон, прекумерна струја, краток спој, прекумерна температура (ладилник), загуба на фаза на влезот или излезот и преоптоварување на моторот (електронско термичко преоптоварување, I²t). Овие помагаат работите да работат сигурно и го продолжуваат животниот век на опремата.

Како VFD заштедува енергија?

За оптоварување со променлив вртежен момент, како вентилатори и пумпи, моќноста ги следи законите за афинитет - таа е пропорционална на коцката на брзината. Намалувањето на брзината за 20% ја намалува потрошувачката на енергија за приближно 50%. Функцијата за автоматска оптимизација на енергија (AEO) го намалува напонот за да одговара на вистинското оптоварување за дополнителна заштеда. Режимот за спиење, исто така, го исклучува моторот за време на периоди со мала побарувачка, со што се елиминира искористувањето на струјата во мирување.

Кој е типичниот животен век на VFD и како да го одржам?

Со соодветна инсталација и услови, VFD може да трае 10-15 години. Клучно одржување: одржувајте го куќиштето чисто - наталожувањето прашина ја убива ефикасноста на ладењето; проверете ги вентилаторите за ладење (обично траат 3-7 години; заменете ги ако се бучни или не успеаја); проверете ги кондензаторите на магистралата за еднонасочна струја - тие стареат со време и температура - ако погонот е складиран повеќе од две години, преправете ги капачињата пред да го вклучите; следење на температурата на околината; повремено правете резервни копии на параметрите на тастатурата или надворешното складирање. Брзата инспекција на секои 6-12 месеци помага да се избегнат изненадувања.

Студија на случај на клиенти

Погон за преработка на храна се соочи со повторливи натрупани производи и празнини низ повеќе делови на транспортерите. Рачното прилагодување на брзината беше неефикасно и предизвикуваше чести прекини на линиите.

Нашето решение– Три CSIVEI со високи перформанси со 3 фазни AC погон VFD беа инсталирани на клучните делови на транспортерот, поврзани преку Modbus со централниот PLC за координирана контрола на брзината.

Постигнати резултати:

Брзините на транспортерот автоматски се синхронизираат со стапките на производство во реално време

Времето на застој е намалено за 25%

Времето на промена на производот се намали од 30 минути на 10 минути

Решението потоа беше проширено на шест дополнителни производни линии

Овој случај покажува како нашиот VFD обезбедува мерливи оперативни подобрувања, а не само теоретски придобивки.
