Паметна контролна кутија за наводнување

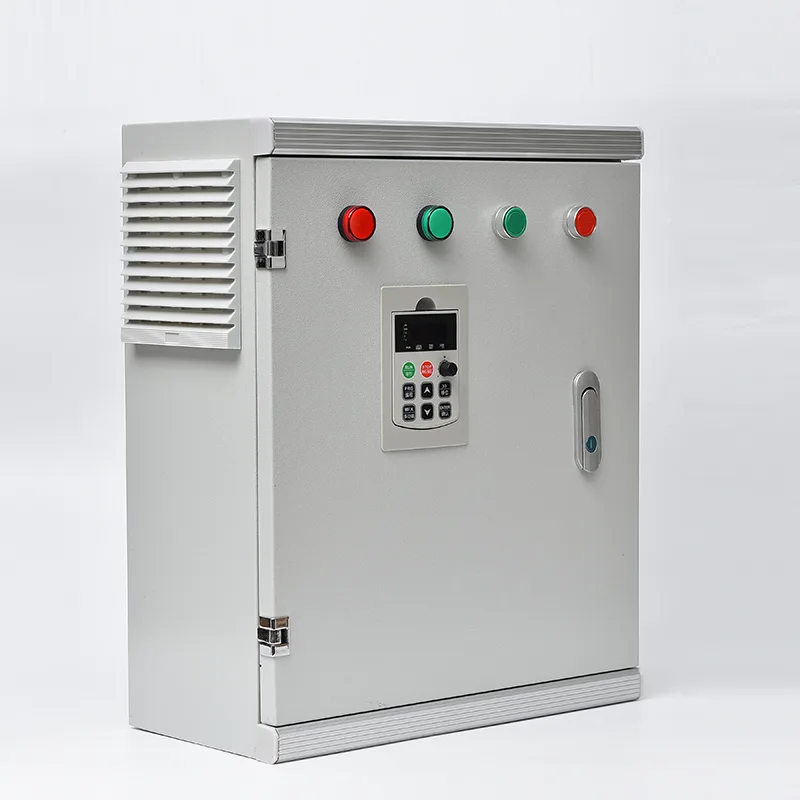

Контролната кутија интегрира PLC или посебен контролер за наводнување, прекинувачи, контактори на пумпата или VFD, излезни терминали на вентили, контролен трансформатор и заштита од пренапони во единечно куќиште за монтирање на ѕид или на под. Прифаќа влезови од сензори за влага во почвата, мерачи за дожд, сензори за температура и влажност, мерачи на проток и предаватели на притисок, а потоа ги извршува програмираните распореди за наводнување низ конфигурабилните зони - обично 4 до 120 електромагнетни вентили во зависност од моделот - секвенцијално или во групи кои се преклопуваат. Логиката за стартување на пумпата обезбедува вклучување на главната пумпа или засилена пумпа пред да се отвори кој било вентил и се исклучува по затворањето на сите вентили, спречувајќи суво работење и скокови на притисок. Интегрираниот комуникациски модул 4G/LoRa/Wi-Fi пренесува податоци од теренот и оперативниот статус во реално време на облак платформа, каде што одгледувачите можат да ја гледаат историјата на наводнување, да ги приспособат распоредот и да примаат аларми за дефекти преку апликација за паметен телефон или веб-табла. Како опција е достапна повеќеканална контрола на фертигација, што овозможува прецизно дозирање на течно ѓубриво или киселина преку конфигурабилни пумпи за вбризгување врз основа на целните EC и pH вредности. Куќиштето е изработено од галванизиран или нерѓосувачки челик со прав отпорен на временски услови, оценет IP55 или погоре за надворешна инсталација. Компатибилноста со соларна енергија со резервна копија од батерии е достапна за локации надвор од мрежата, додека стандардните модели со наизменична струја покриваат еднофазни или трифазни напојувања од 110 V до 415 V.

Идеални апликации

Од мали хортикултурни тунели до огромни операции на овоштарници, Паметната контролна кутија за наводнување го заменува рачното наводнување и претпоставките со автоматско управување со водата управувано од сензори, кое одговара на она што навистина му треба на културата.

Земјоделско наводнување и широко раселување

Полските култури, овоштарниците и лозјата од големи размери имаат корист од повеќезонското автоматско наводнување кое управува со десетици електромагнетни вентили низ имотот. Контролорот ги секвенционира зоните една по една за да одржува стабилен притисок во системот додека испорачува вода според праговите на влага во почвата, фазата на раст на културите и податоците за локалната испарување транспирација. Интеграцијата на мерачот на проток обезбедува потврда во реално време дека секој циклус на наводнување го дава предвидениот волумен, означувајќи ги блокадите или прекините на цевките веднаш.

Стакленички и заштитени култури

Стакленичките средини бараат прецизна контрола на водата и хранливите материи во ограничен простор за одгледување. Контролната кутија се интегрира со еколошки сензори - температура, влажност, интензитет на светлина и влага на подлогата - за да се активира наводнувањето врз основа на побарувачката на растенијата, а не на фиксните тајмери. Повеќеканалните инјектори за фертигација дозираат течно ѓубриво и прилагодувачи на pH под EC/pH контрола на затворена јамка, обезбедувајќи секоја култура да го добие точниот рецепт за хранливи материи во вистинската концентрација. Далечинскиот пристап им овозможува на одгледувачите да следат повеќе заливи на стакленички од еден паметен телефон.

Пејзаж и општински зелен простор

Парковите, спортските терени, терените за голф и уредувањето на патиштата со кои управуваат општинските власти бараат сигурно, програмабилно наводнување низ дисперзираните локации. Контролната кутија управува со повеќе станици на електромагнетниот вентил на распоред базиран на време или активиран од сензор, со влез на сензор за дожд што автоматски го прекинува наводнувањето за време на влажно време за да се избегне губење на вода. 4G поврзувањето овозможува централизирано управување од оперативниот центар на градот, намалувајќи ја потребата од екипи за одржување да ја посетуваат секоја локација.

Далечински фарми со соларна енергија

На многу земјоделски локации им недостасува сигурна електрична енергија од мрежата. Контролната кутија може да се конфигурира со низа од соларни панели, банка за батерии и излези на електромагнетниот вентил со ниска моќност на еднонасочна струја за целосно автономно работење надвор од мрежата. Контролорот управува со стартувањето на пумпата (од дупнатина или напојување на резервоарот со соларна енергија), зонирана секвенца на вентилите и пренос на податоци - сето тоа се напојува од фотоволтаичниот систем на лице место.

Хортикултура, расадници и специјализирани култури

Расадниците со контејнери, фармите со шумски плодови и операциите за сечење цвеќиња често наводнуваат мали зони со различни видови култури, а секоја бара различни режими на наводнување. Контролната кутија поддржува програмирани распореди по зона со независни времиња на започнување, времетраење и рецепти за фертигација. Надминувањето засновано на влага во почвата спречува прекумерно наводнување на чувствителните култури, додека секвенците на прскалки за заштита од мраз може да се активираат со праговите на сензорот за температура.

Области за наводнување и комунални шеми

Во регионите каде што водата се доделува по волумен или време на поединечни одгледувачи, контролната кутија поддржува автентикација на корисникот IC картичка или RFID за мерење на земјоделска вода. Потрошувачката на секој корисник се евидентира и се поставува на платформата за управување, овозможувајќи распределба на вода заснована на надоместоци, годишни ограничувања за повлекување и автоматско исклучување на пумпата кога се надминуваат квотите.

3. Техничко длабоко нуркање

Паметната контролна кутија за наводнување комбинира секвенционирање базирано на PLC, обработка на влез со повеќе сензори и управување со енергија од индустриско ниво во единствено фабрички тестирано куќиште, обезбедувајќи сигурна автоматизација на наводнување без надзор во различни услови на терен.

Јадрото на контролорот и логиката за програмирање

Контролната кутија е изградена околу индустриски PLC или посветен контролер за наводнување со конфигурирачки I/O. Контролорот извршува програми за наводнување кои дефинираат кои зони се активираат, по кој редослед, колку долго и под кои услови за почеток. Опциите за распоред вклучуваат временско (специфични денови и времиња), сензори (праг на влага во почвата, откривање дожд) и интервал (на секои N часа или денови). Контролорот, исто така, управува со логиката за стартување на пумпата: релето на главната пумпа се затвора пред да се напојува првиот електромагнет на вентилот и останува затворен додека последниот вентил не се затвори, плус период на работа што може да се конфигурира за испирање на главната линија. Ова секвенционирање го спречува отворањето на вентилот против сува пумпа, го елиминира водениот чекан од наглите стартувања и запирања и ја штити пумпата од работа со мртва глава. За работа во повеќе зони, прилагодливото меѓузонско доцнење овозможува стабилизирање на притисокот во системот помеѓу премините на вентилите.

Влез на сензор и мониторинг на животната средина

Контролната кутија прифаќа опсег на влезови на теренски сензор: аналогни сигнали од 4–20 mA или 0–10 V од сонди за влага во почвата, предаватели на притисок и мерачи на проток; дигитални импулсни влезови од мерачи на проток и мерачи за дожд; дигитални влезови за вклучување/исклучување од пливачки прекинувачи и прекинувачи за притисок; и RS485 Modbus RTU податоци од повеќепараметарски сензори за почва кои ја мерат влагата, температурата и електричната спроводливост. Контролорот континуирано ги скенира сите влезови, споредувајќи ги читањата со праговите дефинирани од корисникот. Ако влагата на почвата падне под целта, се активира наводнувањето. Доколку се забележат врнежи, планираното наводнување се прекинува. Ако стапката на проток отстапува од очекуваниот опсег, се генерира аларм за прекин на цевката или блокиран емитер. Сите податоци од сензорот се со временски печат и евидентирани за анализа на трендовите.

Излези за контрола на вентилот и пумпата

Излезите на вентилите се вообичаено 24 VAC или 12 VDC, компатибилни со стандардните електромагнетни вентили за наводнување. Излезната конфигурација поддржува и електромагнети за заклучување со наизменична струја (моментен импулс за отворање/затворање) и електромагнети за заклучување со еднонасочна струја за апликации надвор од мрежата со мала моќност. Излезите на пумпата се релејни контакти оценети за намотката на контакторот на моторот на пумпата или командата за стартување VFD. За локации кои користат пумпи со променлива брзина, аналогниот излез од 4–20 mA или 0–10 V обезбедува референца на брзината на VFD врз основа на притисокот во системот или побарувачката за проток. Секој излез е поединечно споен и оптички изолиран од контролорот за да се спречи дефектите на теренските жици да го оштетат процесорот.

Комуникација и далечинско управување

Контролната кутија вклучува 4G мобилен модем, LoRa модул, Wi-Fi интерфејс или етернет порта во зависност од инфраструктурата на локацијата. Податоците се пренесуваат на облак платформа користејќи MQTT или HTTP протокол. Платформата обезбедува веб-табла и апликација за паметни телефони (iOS и Android) за следење во реално време на сите поврзани сензори и излези, далечинско прилагодување на распоредот, рачно отфрлање на поединечни вентили или пумпи, известување за аларм преку порака за туркање или SMS и графикони со историски податоци за влажноста на почвата, протокот, притисокот и настаните за наводнување. За локациите со постоечки SCADA систем, контролорот поддржува Modbus RTU преку RS485 или Modbus TCP, изложувајќи ги сите I/O точки и конфигурациските параметри за директна интеграција без облак слој.

Фертигација интеграција

Кога е вклучен опционалниот модул за фертигација, контролната кутија управува со еден до четири канали за инјектирање, секој со посебна пумпа за дозирање или вентури инјектор. Контролорот го следи главниот метар на проток за наводнување за да ја пресмета потребната стапка на вбризгување врз основа на целниот сооднос на ѓубриво, а потоа ја модулира пумпата за дозирање за да ја одржи поставената точка. Во конфигурациите контролирани со EC/pH, сензорите во главната линија за наводнување или линијата за враќање обезбедуваат повратни информации, а контролорот ги прилагодува стапките на инјектирање преку PID јамката за да ја одржи концентрацијата на хранливи материи и pH во дефинираните опсези. Контролните резултати на агитаторот ги одржуваат мешаните резервоари за ѓубриво.

Напојување и конфигурација надвор од мрежата

Стандардната контролна кутија работи од еднофазно напојување од 110–240 VAC или трифазно напојување од 380–415 VAC. Контролен трансформатор обезбедува 24 VAC/VDC за излезите на контролерот и вентилот. Конфигурациите надвор од мрежата интегрираат MPPT контролер за соларно полнење, PV низа (обично од 300 W до 1.000 W) и батерии со длабок циклус (12 V или 24 V). Контролорот ја следи состојбата на полнење на батеријата и може да ги намали некритичните оптоварувања или да го одложи планираното наводнување ако напонот на батеријата падне на прагот на ниска моќност дефиниран од корисникот. Електромагнетните вентили за заклучување со еднонасочна струја, кои трошат енергија само за време на моменталниот пулс на отворање/затворање, се специфицирани за соларни локации за да се минимизираат барањата за капацитет на батеријата.

Заграден простор и заштита на животната средина

Куќиштето е изработено од галванизиран челичен лим од 1,5–2,0 mm или нерѓосувачки челик 304, со прашкаст слој отпорен на УВ. Стандардна оцена IP55 одговара на монтажа на ѕид на отворено или монтирање на столб на работ на површината за наводнување. За средини склони кон поплави или висока влажност, достапен е IP65. Надстрешница за сонце се препорачува за инсталации на директно сонце во тропски клими. Влезот на кабелот се врши преку жлезди за компресија со ознака IP на основата на куќиштето. Внатрешната вентилација е пасивна, со одводни канали за дишење кои го изедначуваат притисокот, исклучувајќи ја влагата и инсектите. Сите внатрешни плочки се соодветно обложени за да се спречи корозија од влага и земјоделски хемиски пареи. Уредите за заштита од пренапони на влезните напојувања и комуникациските линии штитат од транзиенти предизвикани од гром. Главниот изолатор заклучен со врата обезбедува безбеден пристап за одржување. Контролерот ги зачувува сите програми, распореди и евидентирани податоци во неиспарлива меморија, обезбедувајќи нула загуба на податоци при прекини на напојувањето.

4. Често поставувани прашања

П1: Со какви видови сензори може да се поврзе контролната кутија?

Контролната кутија прифаќа: сензори за влага во почвата (тензиометриски, капацитет или тип TDR со 4–20 mA, 0–10 V или Modbus RS485 излез), мерачи за дожд (влез со пулс), мерачи на проток (пулс или 4–20 mA), предаватели на притисок (4–20 mA), сензори за температура и humid20 mA прекинувачи и предаватели за нивоа за резервоари и резервоари и податоци за метеоролошката станица (преку Modbus од надворешна метеоролошка станица или API на облак). Нашите инженери ќе ја потврдат компатибилноста на сензорот за време на спецификацијата на проектот.

П2: Колку зони за наводнување може да управува една контролна кутија?

Стандардните конфигурации поддржуваат 4 до 24 жичени зони. Модулите за проширување овозможуваат скалирање до 48, 72 или повеќе зони. За многу големи распоредувања, безжичните далечински терминални единици кои комуницираат преку LoRa можат да контролираат дополнителни кластери на вентили до неколку километри од главната контролна кутија, овозможувајќи централизирано управување со стотици зони низ имотот.

П3: Дали контролната кутија може да работи без електрична енергија?

Да. Достапна е конфигурација надвор од мрежата со интегриран MPPT контролер за соларно полнење, PV панели и складирање на батерии во длабок циклус. Електромагнетните вентили за заклучување со еднонасочна струја се користат за да се минимизира потрошувачката на енергија. Контролорот ја следи состојбата на батеријата и ќе ги одложи некритичните операции ако напонот падне на прагот на ниска моќност. Оваа конфигурација е широко користена на оддалечените фарми и пасишта каде што електричната енергија на мрежата е неекономична.

П4: Може ли да го контролирам системот за наводнување од мојот паметен телефон?

Да. Контролната кутија пренесува податоци на облак платформа преку 4G, Wi-Fi или етернет. Можете да ја гледате влагата на почвата, податоците за протокот и статусот на вентилот во реално време; започнете или прекинете го наводнувањето од далечина; прилагодете ги распоредите и праговите; и примајте известувања за аларм преку порака или СМС - сè од придружната апликација за паметни телефони или веб-табла.

П5: Како контролорот се справува со заштитата на пумпата?

Секвенци на контролорот, пумпата започнува пред да се отвори кој било вентил и стопира по затворањето на сите вентили, спречувајќи ја работата на мртвата глава. Ако мерачот на проток открие дека нема проток и покрај тоа што пумпата работи, се генерира аларм за суво работење и пумпата се исклучува. Влезот на сензорот за притисок овозможува заштита при патување под висок и низок притисок. Излезот на пумпата може да се поврзе со мек стартер или VFD за поголеми мотори.

П6: Што се случува со наводнувањето ако се изгуби комуникацијата?

Контролорот ги зачувува сите програми и распореди во локална неиспарлива меморија. Доколку се изгуби комуникацијата со облак платформата, контролорот продолжува автономно да го извршува својот програмиран распоред користејќи го својот внатрешен часовник во реално време. Условите за стартување базирани на сензори (влажност на почвата, мерачот на дожд) исто така продолжуваат да работат. Кога комуникацијата е обновена, баферските податоци се синхронизираат со облакот.

П7: Може ли една контролна кутија да управува и со наводнување и со фертигација?

Да. Опционалниот модул за фертигација управува со еден до четири канали за инјектирање со наменска контрола на пумпата или вентури. Дозирањето може да се заснова на време, вбризгување пропорционално на протокот или контрола на EC/pH во затворена јамка користејќи повратни информации од сензорите во главната линија за наводнување. Излезите на агитаторот ги задржуваат резервоарите за ѓубриво во суспензија.

П8: Какво одржување бара контролната кутија?

Рутинското одржување е минимално: месечна визуелна проверка на куќиштето и заптивката на вратата, квартална проверка на затегнатоста на прекините на напојувањето и годишно функционално тестирање на сите излези на вентилите и влезови на сензори. Ако е инсталиран систем за соларна енергија, терминалите на батериите и нивоата на електролити (за поплавени батерии) треба да се проверуваат квартално. Самиот контролер нема подвижни делови и не бара закажана замена.

5. Операција на овоштарник од големи размери - автоматско распоредување на повеќезонско наводнување

Позадина

Овоштарско претпријатие во јужна Европа управуваше со 180 хектари овоштарници со коскесто овошје и цитрус преку брановиден терен. Наводнувањето беше извлечено од неколку дупнатини и заеднички резервоар, дистрибуирани преку мрежа од главни линии до приближно 90 кластери со електромагнетни вентили кои опслужуваат поединечни блокови на овоштарници. Операцијата се наводнуваше по фиксни временски распореди управувани рачно од теренски работници, кои возеле меѓу блокови за да ги отвораат и затвораат вентилите во текот на денот и ноќта.

Предизвикот

Рачното работење на вентилот беше трудоинтензивно и непрецизно. Наводнувачите го применуваа истото време на работа без оглед на варијациите на влажноста на почвата помеѓу блоковите, што доведе до прекумерно наводнување во зоните доминантни од глина и недоволно наводнување на песочните гребени. За време на врвот на летото, тимот се бореше да ги заврши сите закажани сетови во рок од 24 часа. Стартувањата на пумпата честопати беа некоординирани со положбите на вентилите - вентилите се отвораа пред да работи пумпата, предизвикувајќи воздушни брави и воден чекан што ги оштетуваше главните фитинзи. Пумпите за дупнатини на фармата, исто така, работеа против затворените вентили на крајот на смените, исклучувајќи ги преоптоварувањата. Вбризгувањето на вештачкото ѓубриво се ракуваше со посебен рачен вентури систем без евиденција на стапките на примена по блок.

Одгледувачот сакаше единствен интегриран контролен систем кој може да управува со сите вентили, пумпи и фертигација, да се надгледува од далечина и да ја намали работната сила за наводнување на надзорна улога.

Зошто паметни контролни кутии за наводнување?

Распоредот на блокот на фармата сугерираше централизирана архитектура: една главна контролна кутија во бараката на пумпата која управува со сите стартувања на пумпата и главниот притисок, со LoRa безжичните далечински терминални единици на секој кластер на сателитски вентили кои комуницираат назад со главниот контролер. Со тоа се избегна ровови на контролните кабли низ овоштарникот.

Контролната кутија беше конфигурирана со шест излезни канали на пумпата (четири дупнатини, две бустер пумпи), влез на предавател на притисок на главната линија, влезови на мерачот на проток на секое празнење на пумпата за заштита при суво работење и следење на вкупно протокот и 90 излези на безжични вентили низ сателитски RTU. Беше распоредена мрежа за следење на влагата во почвата - шест сонди за капацитет со повеќе длабочина во репрезентативни почвени зони - поврзани со контролерот преку Modbus RS485.

Фертигацијата беше интегрирана преку три канали за дозирање, секој со пумпа за вбризгување со променлива брзина контролирана со логика пропорционална на протокот. Контролорот го следеше главниот метар на проток и ја приспособи стапката на вбризгување за да ја одржи целната концентрација на ѓубриво без оглед на тоа кои блокови наводнуваат.

Програмирањето беше структурирано според блокови на овоштарници, при што праговите на влага во почвата одредуваа дали планираниот циклус на наводнување ќе продолжи за секој блок. Влезот на мерачот за дожд автоматски го прекина целото планирано наводнување 24 часа по врнежи од 5 mm. Сите податоци беа пренесени на облак платформата преку 4G, давајќи му на менаџерот на фармата единствена контролна табла за целата операција.

Распоредување

Две основни контролни кутии за паметни наводнување беа инсталирани на двете главни пумпи, со 16 LoRa безжични RTU дистрибуирани низ овоштарникот. Системот контролираше шест пумпи, 90 вентили за наводнување и три канали за наводнување. Енергијата се снабдуваше од мрежата во шупите на пумпата; RTU се напојуваа со соларна енергија со внатрешни батерии. Инсталирањето и пуштањето во употреба беа завршени во текот на четири недели надвор од периодот на жетва, со задржани постојните електромагнетни вентили и контактори на пумпата на фармата.

Резултати

●  Работата за наводнување беше намалена од тим од четири лица на терен на еден надзорник кој ја надгледува контролната табла на облакот и врши повремени теренски проверки.

●  Потрошувачката на вода се намали за приближно 28% во првата целосна сезона, поттикната од блок-распоредот заснован на влага во почвата што го елиминира непотребното наводнување на потешките почви.

●  Повиците за одржување поврзани со пумпата значително се намалија: патувањата на суво беа елиминирани со заштита заснована на проток, а оштетувањето од воден чекан на главните фитинзи престана со координирано секвенционирање на вентилите на пумпата.

●  Употребата на вештачко ѓубриво беше намалена за 15% преку вбризгување пропорционално на протокот, при што записите за апликација по блок сега автоматски се евидентираат за усогласеност и агрономски преглед.

●  Управникот на фармата изјави дека можноста за прегледување на целиот статус на системот за наводнување на паметен телефон — особено за време на слободни часови и викенди — е значајна оперативна придобивка.
