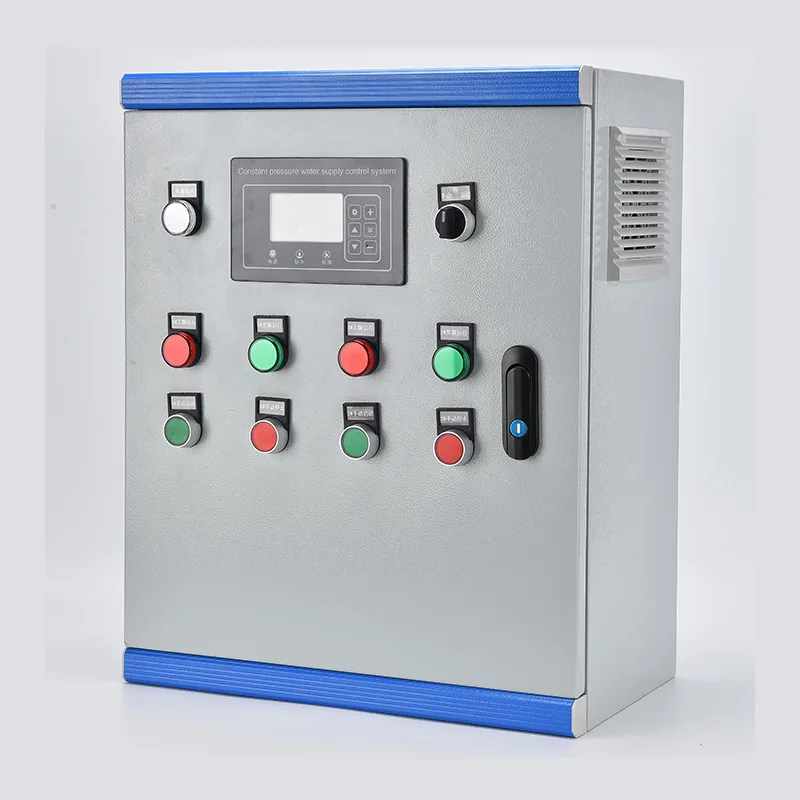

Контролен кабинет за снабдување со вода со постојан притисок

Контролниот кабинет за снабдување со вода со постојан притисок интегрира VFD, PLC или наменски контролер на пумпата, влезните прекинувачи, излезните контактори по пумпа, контролниот трансформатор и интерфејсот на предавателот на притисокот во едно куќиште на подот. Оценките на моќноста се движат од 0,75 kW до 400 kW при трифазни 380–480 V. Сензорот за притисок на главното заглавие дава сигнал од 4–20 mA до контролорот, кој континуирано го споредува вистинскиот притисок во однос на поставената точка дефинирана од корисникот и ја прилагодува излезната фреквенција на VFD преку PID јамка за одржување на регулацијата во рамките на ±0,02 MPa. Во системите со повеќе пумпи, оловната пумпа работи под VFD контрола додека пумпите за задоцнување секвенцијално се стартуваат или се намалуваат како што флуктуира побарувачката. Билансот на ротација работи со часови низ сите пумпи. Заштитата опфаќа суво работење, преоптоварување, губење фаза, краток спој и прекумерен притисок. Екранот на допир HMI поставен на врата го прикажува притисокот на системот, статусот на пумпата, фреквенцијата, дневниците за дефекти и податоците за енергијата. Комуникацијата преку Modbus RTU/TCP или опционална порта за облак 4G овозможува далечинско следење и SCADA интеграција. Куќиштето е изработено од галванизиран челик со прашкаст слој, оценет стандард IP54 или до IP65 за надворешна употреба.

Идеални апликации

Онаму каде што притисокот на водата мора да остане конзистентен и покрај промената на побарувачката, Контролниот кабинет за снабдување со вода со постојан притисок го заменува складирањето на гравитацијата и пумпањето со фиксна брзина со автоматска контрола која одговара на побарувачката.

Општински станици за водоснабдување и засилување

Урбаните водоводни мрежи доживуваат големи промени на притисокот помеѓу часовите на шпиц и периодите на слаб проток во текот на ноќта. Кабинетот одржува постојан притисок на назначените мрежни точки со модулирање на брзината на пумпата и стадиумот, елиминирајќи ги падовите и пренапоните што ги оптоваруваат спојниците на цевките и предизвикуваат поплаки за сервисирање. За станиците за засилување долж долгата преносна мрежа, PID јамката се прилагодува на променливиот притисок нагоре и променливото испуштање низводно.

Високи станбени и комерцијални згради

Апартманските кули, хотелите и канцелариските блокови имаат потреба од сигурен притисок на горните катови. Кабинетот со постојан притисок со повеќе вертикални повеќестепени пумпи автоматски го приспособува излезот за да одговара на побарувачката заснована на пополнетост - помал во пладневните часови, повисоки за време на утринските и вечерните врвови. Системот ја отстранува потребата од гломазни резервоари на покривот заедно со нивното структурно оптоварување, ризикот од легионела и барањата за пристап за одржување.

Индустриски процес и вода за ладење

Производствените погони, капацитетите за преработка на храна и електраните бараат процесна вода под строго контролиран притисок. Кабинетот обезбедува шминка на кулата за ладење, линии за миење, снабдување со котел и кола за производство на вода со прецизност на регулација која одговара на потребите на процесот. Контролата базирана на VFD го елиминира трошењето на енергија и абењето на вентилите поврзани со гаснењето.

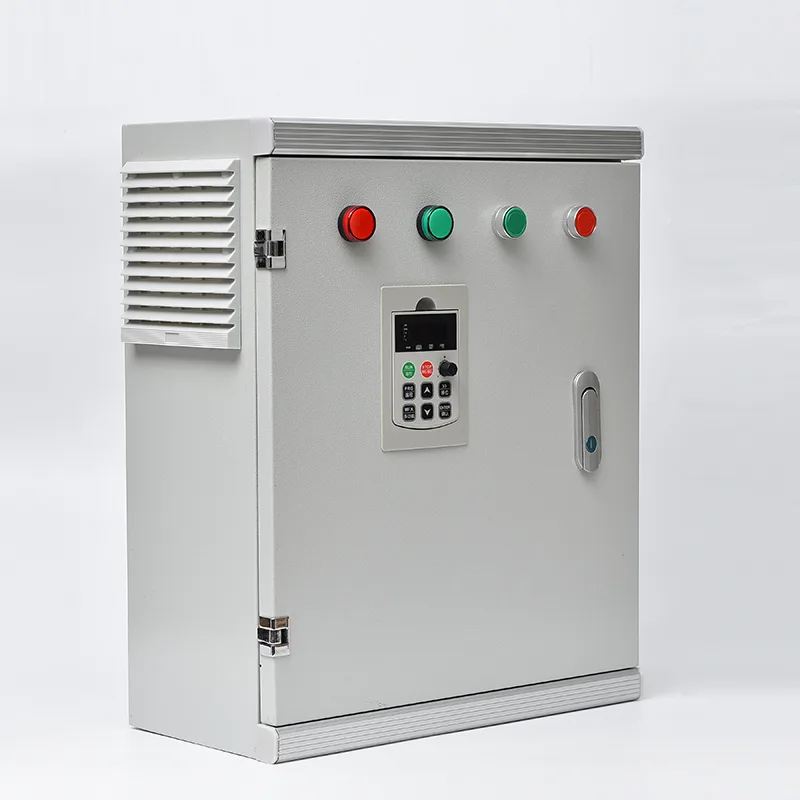

Земјоделско наводнување

Системите со капка по капка, прскалки и централно-вртење на големи размери имаат потреба од променлив проток при стабилен притисок низ теренските зони со различни карактеристики на емитер. Кабинетот се справува со повеќе конфигурации на пумпи, вклучително и потопни бушотини и хоризонтални засилувачки пумпи, кои автоматски го совпаѓаат излезот со бројот на отворени зони за наводнување. Вградената заштита при суво работење ги штити пумпите при промена на нивото на водата во изворот.

Водоснабдување во рурално и во заедницата

Селските системи и оддалечените населби имаат корист од автоматското управување со притисокот што го заменува рачното работење на пумпата. Интегриран со сензор за ниво на резервоар за складирање, кабинетот се вклучува и запира автоматски за да го одржува полнењето на резервоарот додека дава постојан притисок до потрошувачите. Далечинското следење преку 4G му овозможува на еден оператор да управува со повеќе расфрлани станици од мобилен телефон или централна SCADA.

Хотел, одморалиште и угостителство

Одморалиштата и објектите за одмор со згради распространети низ локацијата имаат потреба од рамномерен притисок за соби за гости, кујни, перални и уредување. Кабинетот управува со повеќе пумпи за да го задоволат максимумот наутро и навечер, а истовремено ја намалува енергијата за време на часовите надвор од шпицот, при што системот главно е во режим на мирување преку ноќ.

Техничко длабоко нуркање

Контролниот кабинет за снабдување со вода со постојан притисок комбинира контрола на брзината на VFD, секвенционирање на пумпи базирано на PLC и сеопфатна заштита во единствено фабрички составено куќиште, обезбедувајќи автономно управување со притисокот за инсталации со една пумпа до повеќе пумпи.

Регулација на притисок со затворена јамка на PID

Предавател на притисок на главната цевка за заглавување го претвора притисокот на водата во аналоген сигнал од 4–20 mA. Контролерот работи дигитален PID алгоритам: пропорционалното засилување одредува колку агресивно реагира системот на отстапување на притисокот, интегралното време го елиминира поместувањето на стабилна состојба и дериватното амортизација го потиснува пречекорувањето при ненадејни промени на протокот. Излезот PID директно ја поставува референцата на фреквенцијата VFD, прилагодувајќи ја брзината на пумпата за да одговара на побарувачката во реално време. Вообичаената прецизност на регулацијата е во рамките на ± 0,02 MPa откако ќе се прилагоди на специфичните карактеристики на системот - должина на цевката, крива на пумпата и волумен на садот под притисок.

Логика за секвенционирање на повеќе пумпи

Кога побарувачката го надминува капацитетот на една пумпа управувана од VFD, контролорот става во функција дополнителни пумпи. Водечката пумпа работи под VFD контрола. Ако достигне максимална фреквенција и притисокот сè уште падне под зададената точка, контролорот ја префрла оваа пумпа на работа со фиксна брзина преку неговиот контактор за бајпас и ја вклучува пумпата за задоцнување под контрола на VFD. Како што побарувачката се намалува и VFD ја достигнува минималната фреквенција со притисок над зададената точка, пумпите за задоцнување се отфрлаат една по една и пумпата за водење се враќа на контрола со променлива брзина. Ова обезбедува само една пумпа да работи со променлива брзина во секое време додека другите работат со фиксна брзина во близина на нивната најдобра точка на ефикасност.

Ротација на должност и изедначување

To distribute wear evenly, the controller rotates the lead pump designation based on cumulative run hours or start count. The pump with the lowest hours becomes the next lead when rotation triggers, which occurs at low-flow conditions to avoid pressure disruption. Пумпата што е офлајн за одржување е блокирана надвор од ротацијата преку дигитален влез, а контролорот ја прераспределува должноста на преостанатите пумпи.

Управување со спиење, будење и низок проток

За време на периоди со нулта побарувачка - преку ноќ во комерцијални згради, на пример - VFD на крајот ја достигнува својата минимална фреквенција додека притисокот се задржува на зададената точка. По доцнење што може да се конфигурира, контролорот влегува во режим на мирување и ги запира сите пумпи. Мал дијафрагмен резервоар го одржува притисокот во системот за време на спиењето. Кога притисокот се намалува до прагот на будење, контролорот ја рестартира пумпата за водење и се зголемува за да го врати притисокот. Овој циклус спречува пумпите да работат против затворен вентил подолг период, заштедувајќи ја енергијата и заштитувајќи ја пумпата од прегревање.

Пакет за заштита на пумпата

Контролорот обезбедува заштита специфична за пумпата надвор од стандардното преоптоварување на моторот. Откривањето на суво време користи или дигитален влез од сонда за ниво на бунар или сензор за потискање на моторот. Исклучувањето на прекумерниот притисок со автоматско ресетирање спречува оштетување на цевката ако вентилот ненадејно се затвори. Заклучувањето со брз циклус го ограничува бројот на стартувања на час за да ги заштити намотките на моторот. Губењето на фазите и следењето на фазната секвенца го спречуваат механичкото оштетување од обратна ротација. Сите настани на патувањето се означени со време и се складираат во дневникот за дефекти, со конфигурирачки број обиди за автоматско ресетирање пред заклучувањето да бара интервенција на операторот.

Архитектура на VFD Drive

The VFD is selected for variable-torque pump duty with a 110% overload rating for 60 seconds. Flying-start capability enables seamless restart into a coasting pump without tripping on overcurrent. Skip-frequency programming avoids mechanical resonance bands. Automatic energy optimisation reduces motor magnetising current at light load, saving additional energy when the pump runs below full speed. A built-in DC link choke and RFI filter minimise harmonic current injection onto the supply.

HMI и интерфејс на операторот

Екранот на допир во боја поставен на врата обезбедува системски притисок и зададена точка во реално време, индивидуален статус на пумпата, кумулативни часови на работа и број на стартување по пумпа, активни аларми со историја на дефекти и пристап до параметарот заштитен со лозинка. Рачната контрола на прескокнување поддржува активности за пуштање во работа и одржување.

Далечинско следење и комуникација

Стандардниот RS485 Modbus RTU се поврзува на локацијата SCADA или опрема за телеметрија. Изборната порта за облак 4G или Ethernet овозможува далечински пристап преку веб-прелистувач или апликација за паметни телефони, обезбедувајќи притисок во реално време, статус на пумпата, потрошувачка на енергија и притисни известувања за аларм. Операторите можат далечински да ги приспособат зададените точки на притисок за специфични системски барања.

Заграден простор и еколошка конструкција

Кабинетот на подот користи галванизиран челичен лим од 1,5–2,0 mm со прашкаст слој отпорен на УВ. IP54 е стандарден за внатрешни пумпни простории. IP55 или IP65 е достапен за надворешни средини и средини за третман на вода. Филтрираната вентилација со принуден воздух со термостатска контрола на вентилаторот ја одржува внатрешната температура во опсегот на работа на VFD. За тропски или пустински надворешни инсталации, може да се специфицира крошна за сонце и грејач против кондензација. Влезот на кабелот е преку жлезди плочи во основата на кабинетот. Кабинетот е дизајниран и конструиран според IEC 61439-1/2, со достапни сите компоненти означени со CE и регионални сертификати.

Најчесто поставувани прашања

П1: Како кабинетот одржува постојан притисок?

Сензорот за притисок на главниот заглавие на водата постојано го мери притисокот во системот и испраќа сигнал од 4–20 mA до контролорот. PID алгоритмот на контролорот го споредува вистинскиот притисок со целта поставена од корисникот. Ако притисокот падне, ја зголемува излезната фреквенција на VFD за да ја забрза пумпата. If pressure rises, it slows the pump. Оваа регулација на затворена јамка работи постојано, обично задржувајќи притисок во рамките на ± 0,02 MPa од зададената точка.

П2: Колку пумпи може да контролира еден контролен кабинет за снабдување со вода со постојан притисок?

Standard configurations support 1 to 6 pumps, with 2 or 3 pumps being the most common deployment. In multi-pump systems, a single VFD drives the variable-speed pump while additional pumps start at fixed speed as demand rises. All pump sequencing, alternation, and fault changeover logic is built into the controller.

П3: Која е разликата помеѓу овој кабинет и инсталирањето на посебни VFD на секоја пумпа?

Кабинетот испорачува комплетен контролен систем - логика на секвенционирање на пумпата, PID јамка на притисок, автоматска алтернација, промена на дефекти, функција за спиење/будење и единствен кориснички интерфејс - сите претходно жици и фабрички тестирани. Индивидуалните VFD не можат да ја координираат работата со повеќе пумпи без значително надворешно инженерство.

П4: Дали системот може да работи со или без резервоар за складирање?

И двете. Во апликацијата за полнење резервоар, контролорот го одржува притисокот во системот додека сензорот за ниво во резервоарот обезбедува овластување за старт/стоп. Во директна главна конфигурација, контролорот го одржува притисокот на линијата директно на дистрибутивните цевки, модулирајќи ја брзината на пумпата за да одговара на побарувачката на потрошувачите без резервоар за складирање.

П5: Кои типови пумпи се компатибилни?

Кабинетот контролира стандардни трифазни индукциски мотори кои се користат во потопни пумпи за дупнатини, вертикални повеќестепени пумпи, хоризонтални центрифугални пумпи со крајно вшмукување и вградени засилувачки пумпи, на 380–480 V, 50/60 Hz. Моторите со постојан магнет може да се придвижуваат и со компатибилни VFD.

П6: Кој опсег на моќност е достапен?

Стандардните конфигурации покриваат 0,75 kW до 400 kW. Големината на кабинетот се заснова на бројот на пумпи, струјата на моторот со целосно оптоварување на секоја пумпа и нивото на дефект на локацијата. Нашите инженери ќе ги изберат VFD, контакторите, прекинувачите и системот на собирници од податоците на вашата пумпа.

П7: Кои опции за далечинско следење се достапни?

Стандардниот RS485 Modbus RTU се поврзува со локацијата SCADA. Optional 4G or Ethernet gateways link to a cloud platform, providing access via web browser or smartphone app to real-time pressure, pump status, energy consumption, fault alarms, and historical data. СМС или притисни известувања за апликации ги предупредуваат операторите за дефекти.

П8: Какво одржување бара кабинетот?

Месечна проверка на заптивките на вратите и филтрите за вентилација. Квартална проверка на прекините на напојувањето. Годишен функционален тест на сигурносни уреди и алтернативна логика. Вентилаторите за ладење VFD и кондензаторите со еднонасочна врска имаат работен век од 5–10 години и се заменливи. Предавателот на притисок треба да се калибрира годишно.

П9: Како овој систем заштедува енергија во споредба со традиционалното пумпање?

Пумпата со постојана брзина со вентил за пригушување ја троши енергијата на пумпање против вештачко ограничување. VFD ја совпаѓа брзината на пумпата директно со побарувачката. Бидејќи моќноста на пумпата се скали со коцката на брзината, пумпата со брзина од 80% црпи приближно 50% од енергијата со целосна брзина. Со режим на мирување за време на периоди со нулта побарувачка, инсталациите обично постигнуваат намалување на енергијата од 20% до 40%.

Надградба на општинско секундарно водоснабдување - висококатница за станбена област

Позадина

A municipal water authority in a major Asian city managed over 80 secondary water supply booster stations serving high-rise residential communities. Секоја станица снабдуваше од 200 до 800 станови низ кулите од 18 до 35 ката. The existing equipment was ageing — some stations used roof tanks with float-valve refill, others used fixed-speed pump sets with pressure-reducing valves. The city government mandated an upgrade to improve pressure quality, remove roof tanks on public health grounds, and cut pumping energy consumption.

Предизвикот

Секоја бустер станица опслужуваше кула со посебен профил на побарувачка: остри утрински и вечерни врвови, умерена дневна побарувачка и речиси нула проток преку ноќ. Постојните пумпи со фиксна брзина работеа со полн капацитет без оглед на побарувачката, испуштајќи го вишокот притисок преку вентилите за намалување на притисокот. Ова трошеше значителна енергија додека генерира топлина и бучава во просториите на пумпите. Резервоарите на покривот требаше да се отстранат за да се исполнат новите здравствени прописи, а власта бараше од сите нови станици да ги пријават податоците на централната платформа SCADA. Физичкиот простор беше исто така тесен - повеќето пумпни простории беа доградени во подрумски области со ограничена висина на таванот и ограничен пристап.

Зошто да изберете контролен кабинет за снабдување со вода со постојан притисок?

По успешен пилот на три станици, властите избраа фабрички дизајнирани кабинети со постојан притисок. Во едно куќиште се наоѓаше VFD, контролер, излезни контактори за три вертикални повеќестепени пумпи, интерфејс за притисок и екран на допир HMI - што одговара на отпечатокот на стариот панел. Контролата на притисокот PID овозможи целосно отстранување на вентилите за намалување на притисокот. Водечката пумпа ја менуваше брзината за да одговара на побарувачката, со дополнителни пумпи што се поставуваат по потреба. Во текот на ноќта, системот спиеше, притисокот го задржа мал сад со дијафрагма.

Притисокот на водата во становите на горниот кат се стабилизира на регулаторниот минимум без оглед на побарувачката, без вишокот притисок на пониските катови што го предизвикуваше стариот систем. Потрошувачката на енергија беше измерена по станица и пренесена до SCADA на надлежните преку Modbus, давајќи им на операторите видливост во реално време и можност далечинско да ги приспособат зададените точки на притисок за специфичната висина на секоја кула.

Распоредување

Триесет и два кабинети со постојан притисок беа инсталирани во првата фаза во текот на 18 месеци. Секој кабинет беше претходно натоварен со податоци за пумпата и подесени точки на притисок усогласени со конкретната кула. Пуштање на лице место поврзано напојување со електрична енергија, кабли на моторот на пумпата и предавател на притисок - обично се завршуваат за еден ден по станица.

Резултати

●  Поплаките за притисок од жителите на горниот кат низ 32-те заедници паднаа на нула во рок од три месеци од пуштањето во употреба.

●  Потрошувачката на енергија на пумпата падна во просек за 35% во споредба со претходната основна линија за фиксна брзина, надминувајќи ја целта од 25% на органот.

●  Резервоарите на покривот беа деактивирани и отстранети, со што се елиминираа поврзаните трошоци за одржување и усогласеност со квалитетот на водата.

●  Оперативен тим од две лица сега управува со сите 32 станици од далечина од централната SCADA.

●  Власта го стандардизираше кабинетот за постојан притисок за преостанатите 50 станици, а втората фаза е во тек.
