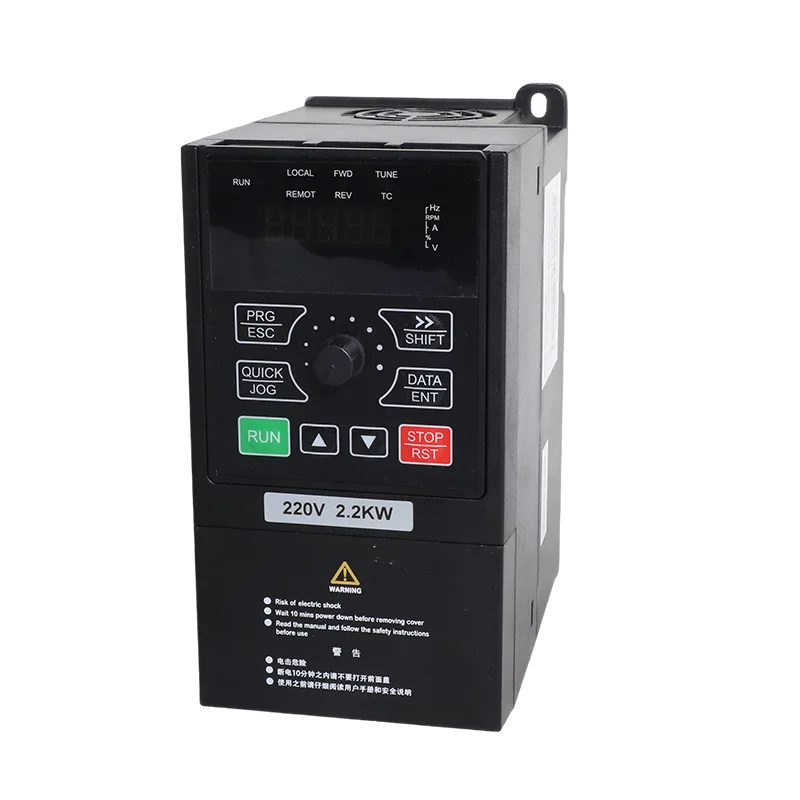

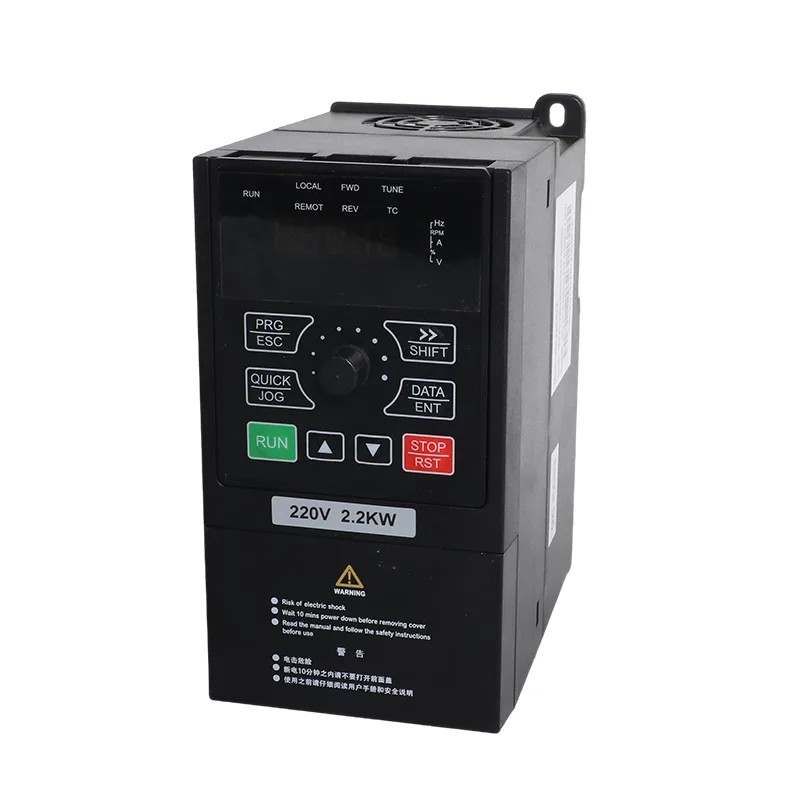

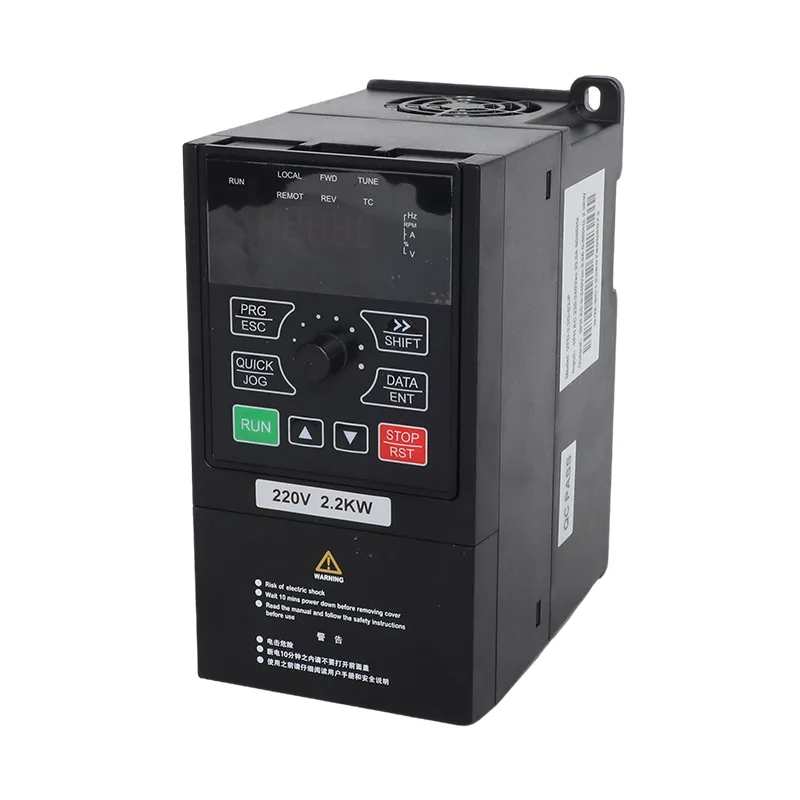

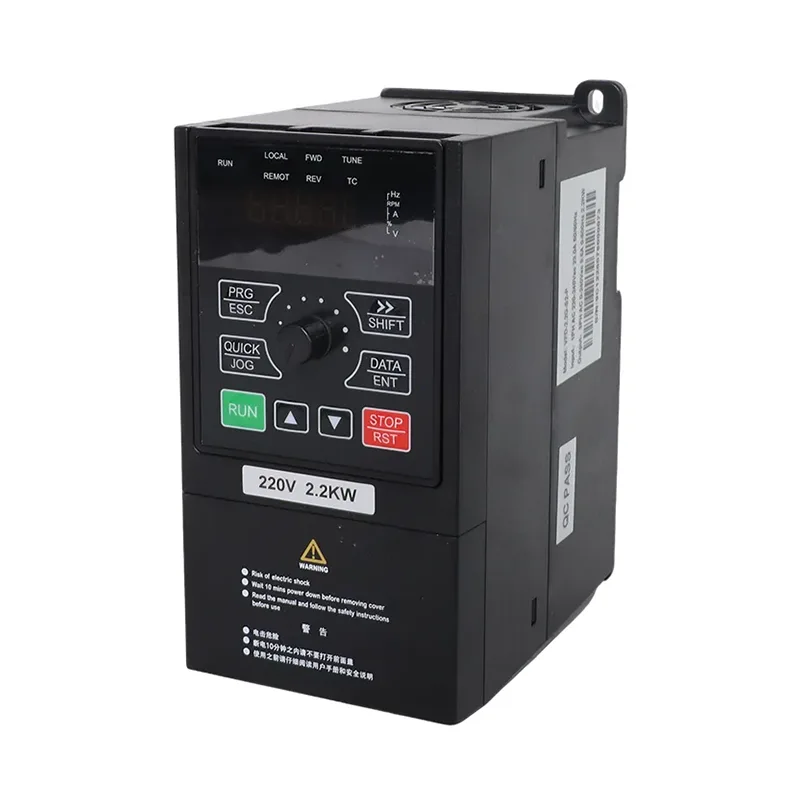

4,0kW/5,5kW 3фазна соларна пумпа 380V и инвертер VFD за општа намена

CSIVEI произведува 4,0kW/5,5kW 3фазна соларна пумпа од 380V и инвертер VFD за општа намена за трифазни моторни системи кои бараат контрола на фотоволтаична пумпа или конвенционална работа со променлива фреквенција. Моделите VFD-PC10-4.0G-T4 и VFD-PC10-5.5G-T4 покриваат мотори од 4,0 kW и 5,5 kW, со номинални излезни струи од 9 А и 13 А, соодветно. Двата модели прифаќаат трифазен AC влез од 380 V (-15%) до 440 V (+10%).

Серијата комбинира контрола на соларна пумпа со контрола на моторот за општа намена во една платформа со инвертер. Избраниот режим на работа одредува како погонот управува со својот извор на енергија и работата на моторот, додека вградените контролни и заштитни функции поддржуваат инсталации на пумпите, како и компатибилни вентилатори, вентилатори и процесни машини. Кога барате понуда, наведете ги оцените на табличката со имиња на моторот и наменетата апликација за да помогнете да се воспостави соодветниот модел и конфигурација.

Двојни режими на работа

4,0kW/5,5kW 3фазна соларна пумпа од 380V и инвертер за општа намена VFD поддржува два режима на работа избрани преку параметарот P8-00.

Режим на соларна пумпа - P8-00 = 1

Во овој режим, погонот користи фотонапонска енергија за да работи со компатибилна пумпа, со MPPT контрола и функции за автоматско менување на мрежата. Кога сончевата енергија е недоволна, конфигурираната секвенца на менување му овозможува на системот да користи електрична енергија од мрежата. Овој аранжман е погоден за земјоделско наводнување, снабдување со вода во бушотини и други апликации за пумпање каде што е достапна сончева енергија во дел од работниот ден.

Режим за општа намена - P8-00 = 0

Во овој режим, погонот работи како конвенционален инвертер со променлива фреквенција за компатибилни мотори, вклучувајќи пумпи, вентилатори, вентилатори и процесни машини. Векторската контрола без сензор (SVC) и V/F контролата поддржуваат различни барања за контрола на моторот без користење на функцијата за фотоволтаично пумпање.

CSIVEI може да го конфигурира режимот на работа пред испораката. Режимот може да се промени и со прилагодување на P8-00, овозможувајќи погонот да се пренамени на друга апликација кога ќе се променат барањата за инсталација. Релевантните параметри и жици мора да одговараат на избраниот режим на работа.

Барања за соларна низа и еднонасочен напон

Препорачаната фотоволтаична низа зависи од рејтингот на инвертерот и електричните карактеристики на модулите. Табелата Б дава конфигурации на модули и жици за две опции за модули: 37±1 V модули оценети на 250 W±5 Wp и 45±1 V модули оценети на 300 W±5 Wp.

Главните граници на DC-страната се:

Серискиот напон мора да се процени според вистинскиот напон на отворено коло на модулот и очекуваните работни температури. Аранжманите со паралелни жици треба да ја следат препорачаната конфигурација и применливите барања за заштита од DC. Одржувањето на низата во рамките на наведените граници на напон е од суштинско значење за правилно функционирање на инвертерот.

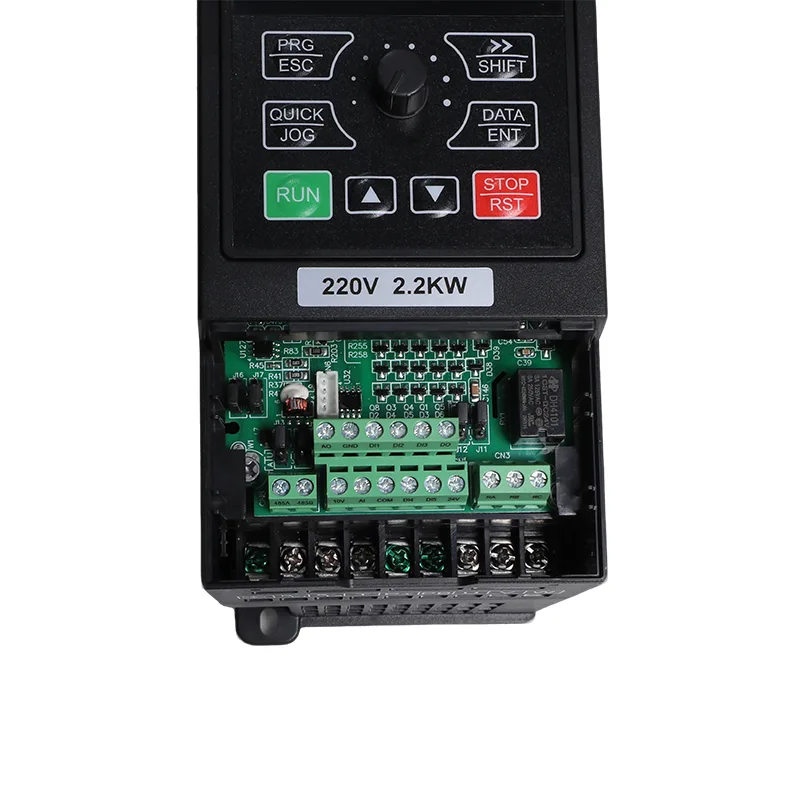

Рамка и инсталација

Двата модели ги делат истите димензии на куќиштето од 245 × 142 × 181,3 mm и шема за монтирање од 107 × 235 mm. Компактниот дизајн за монтирање на ѕид или за монтирање на кабинет овозможува погонот да се вгради во инсталацијата за контрола на пумпата без да се менува рејтингот на моторот или апликацијата исклучиво за да се приспособи на инверторот.

Погонот има куќиште IP20 и е наменет за вертикална инсталација на соодветно заштитено место. Планирањето на инсталацијата треба да ја земе предвид работната средина, електричната заштита, насочувањето на кабелот и пристапот за пуштање во работа и одржување. Општиот работен температурен опсег е -10°C до 50°C, со потреба од намалување над 40°C.

Спецификации

Табела А. Оценки на модели

Табела Б. Препорачана соларна низа

Табела В. Општи спецификации (исто во опсегот на iMaster)

Типични апликации

Серијата iMaster VFD-PC10 го комбинира управувањето со соларна пумпа со контрола на моторот со променлива фреквенција, што ги прави моделите од 4,0 kW и 5,5 kW погодни за низа примени за ракување со вода и индустриски апликации.

За инсталации на кои им е потребно и фотоволтаично пумпање и конвенционална контрола на моторот, 3-фазната соларна пумпа 380V од 4,0 kW/5,5 kW и инверторот VFD за општа намена може да се специфицираат за предвидената работа и соодветно да се конфигурираат.

За системи за вода кои бараат регулација на притисокот, вградената функција PID може да користи соодветен сигнал за повратна информација за да ја прилагоди работата на моторот околу конфигурирана зададена точка. Со соодветно избраниот предавател на притисок и правилно конфигурирани контролни параметри, погонот може да го регулира притисокот во системот како што се менува побарувачката. Конечните поставки зависат од пумпата, моторот и апликацијата.

Технички моменти

1. Автоматско менување соларно-мрежа

2. Вградена PID контрола

Вградениот PID поддржува притисок, проток или контрола на температурата во затворена јамка. Зададената точка и изворите на повратни информации се избираат преку достапните параметри на FC-групата.

3. Заштита од клучна PV и моторна страна

4. Моторна контрола и комуникација

Режимот за општа намена поддржува SVC и V/F контрола, капацитет на преоптоварување од 150% за 60 секунди и RS485 комуникација со Modbus RTU.

5. Два режими на работа што може да се конфигурираат

P8-00 = 1: режим на соларна пумпа. P8-00 = 0: режим на инвертер за општа намена. CSIVEI може да го постави режимот на работа и бараните параметри пред испораката.

Најчесто поставувани прашања

Зошто на моделот од 4 kW му требаат 20 модули додека 5,5 kW користи 18 x 2?

Единицата од 4 kW работи со една низа, така што низата е изградена подолго за да достигне до прозорецот од 550 до 750 VDC. На единицата од 5,5 kW му треба приближно двојно поголема моќност на низата, што е полесно достапно со две паралелни жици од 18. И двете остануваат под максимумот од 900 VDC.

Може ли да го доградам ова на постоечка пумпа поврзана со мрежа?

Да, и тоа е најчеста инсталација. Оставете ја пумпата и каблите сами, додајте ја низата и прекинувачот за еднонасочна струја и поврзете го постојното напојување на R, S и T. Поставете P8-15 на 0 за автоматско префрлување. Сончевиот го носи дневниот товар и мрежата ја презема кога нема доволно сонце.

Како да ја прекинам пумпата кога резервоарот е полн?

Поставете пливачки прекинувач или прекинувач за ниво на DI2 или DI3. Поларитетот на терминалот е поставен во F6-10, така што секој аранжман на контакт работи. Може да користите и откривање на нивото на водата со вештачка интелигенција со поставување на P8-18 на 1 и прилагодување на целосниот праг во P8-19 и доцнењето на спиењето во P8-20.

Какви грешки всушност ќе видам на теренот?

Најчестите се слабата соларна енергија A01, полн резервоар A02, недостаток на вода A03 и недоволно оптоварување на моторот A04. Хардверските грешки E01 до E30 покриваат прекумерна струја, пренапон, недоволно напон, фазни загуби и преголема температура, со E43 за неуспешна сонда за ниво и E44 за состојба на недоволно оптоварување што не се расчистува.

Дали е погонот заштитен ако кабелот на пумпата е оштетен?

Да. Заштитата од загубата на излезната фаза и откривањето на краток спој на моторот при вклучување се стандардни, заедно со прекумерна струја, пренапон, недоволно напон, прекумерна температура и преоптоварување.

Може ли да го користам на машина што нема врска со вода?

Да. Во режимот за општа намена, тој е стандарден трифазен инвертер за вентилатори, дувалки, компресори и процесни пумпи, со SVC или V/F контрола, PID и Modbus. Нарачајте го во тој режим и пристигнува конфигуриран за работата. А единицата купена во режим на соларна пумпа може да се премести потоа со P8-00.

Можеме ли да поставиме сопствени стандардни параметри пред испораката?

Да. Кажете ни ги оцените на моторот, конфигурацијата на панелот и сите поставки специфични за локацијата што ги сакате, и ние ги вчитаме пред да замине единицата. Тоа заштедува време за пуштање во работа на локацијата и тоа е причината поради која многу дистрибутери купуваат конфигурирани наместо стандардни.
