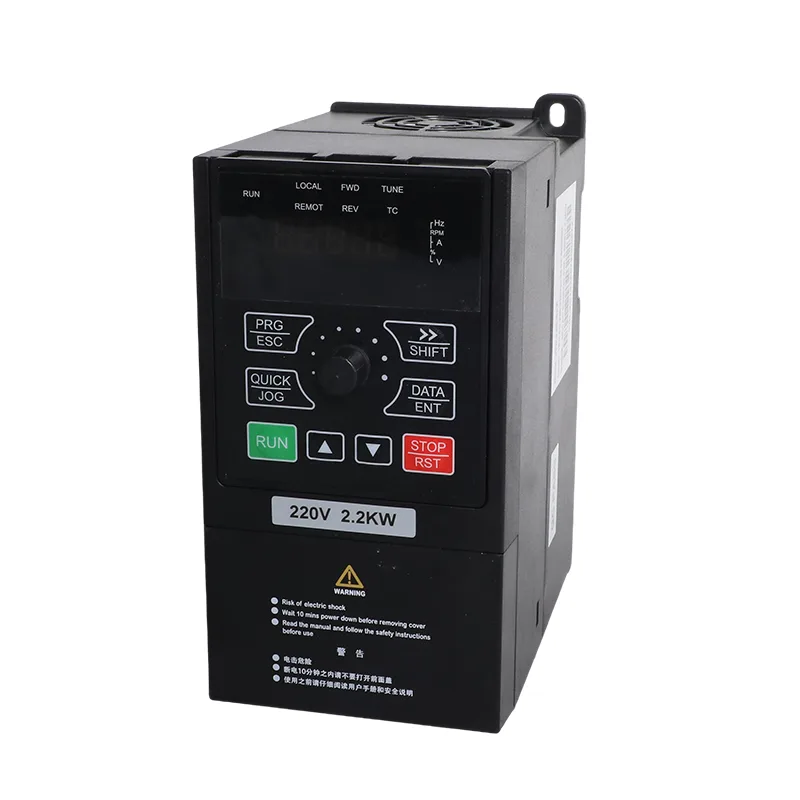

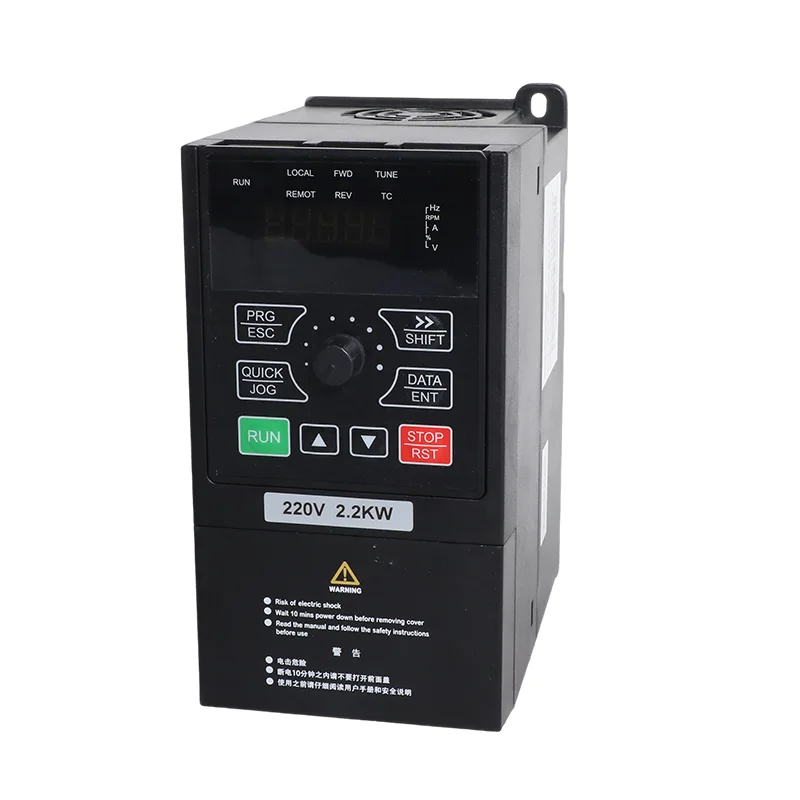

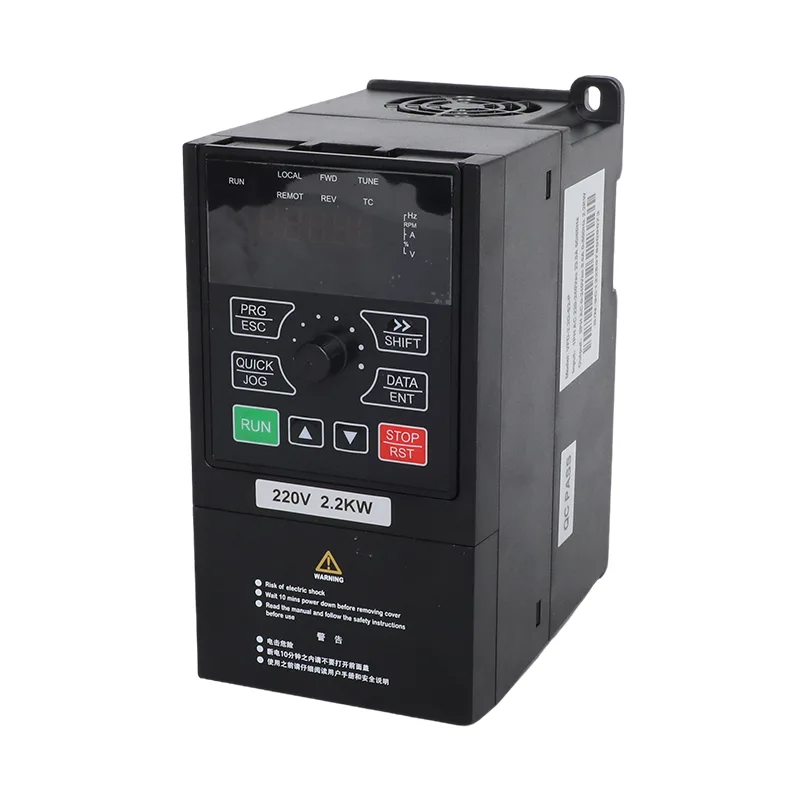

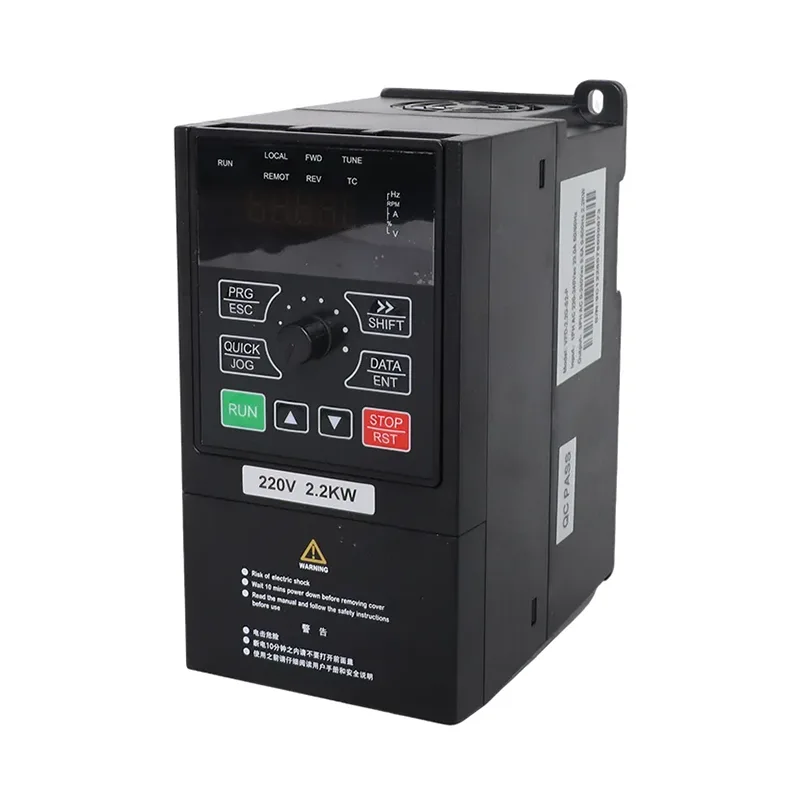

CSIVEI 4.0kW/5.5kW 1фазна 230V соларна пумпа и инвертер VFD за општа намена е наменета за локации кои треба да работат со мотори од 4,0 kW или 5,5 kW, но имаат еднофазно напојување со наизменична струја наместо трифазна приклучна мрежа. VFD-PC10-4.0G-S2-MK испорачува излезна струја од 17 А, додека VFD-PC10-5.5G-S2-MK испорачува 25 А. Нивните наведени AC влезни струи се 32 А и 45 А, соодветно, така што колото за напојување, прекинувачот и вистинската влезна струја мора да бидат избрани.
На DC страната, погонот прифаќа фотоволтаична низа конфигурирана за нејзините граници на напон. Препорачаниот опсег на MPPT е 250–350 VDC, препорачаниот опсег на напон на отворено коло на низа е 360–430 VDC, а максималниот влезен напон DC е 450 VDC. Овие граници се особено важни кога низите се поврзани паралелно или кога низата работи во ладни услови, каде што напонот на отвореното коло на модулот може да се зголеми.
Режим на соларна пумпа (P8-00 = 1): Погонот користи MPPT за фотоволтаично пумпање и обезбедува функции поврзани со пумпата, вклучително и ракување со слаба светлина, заштита од недоволно оптоварување и опции за контрола на нивото на водата. Кога резервната копија на мрежата е дел од инсталацијата, параметрите за промена и уредувањето на надворешното префрлување мора да се конфигурираат според прирачникот.
Режим за општа намена (P8-00 = 0): Погонот работи како конвенционален инвертер со SVC или V/F контрола, вградена PID и RS485 Modbus RTU комуникација. Овој режим може да се користи за компатибилни пумпи, вентилатори, дувалки и друга опрема со мотор без користење на функцијата за контрола на соларна пумпа.
Режимот на работа може да се постави пред испораката и да се промени преку P8-00 кога ќе се променат барањата за апликацијата. Ова им дава на дистрибутерите и на инсталатерите начин да ја специфицираат намената намена, притоа задржувајќи ја опцијата подоцна да го реконфигурираат погонот, што е предмет на соодветните оценки на моторот, жици и параметри.
За соларно пумпање, 1фазната соларна пумпа од 230V и инверторот VFD за општа намена користи 4,0 kW/5,5 kW, распоред на жици специфичен за моделот: верзијата од 4,0 kW користи две паралелни жици, додека верзијата од 5,5 kW користи три. Со модули од 37±1 V, 250 W±5 Wp, табелата одредува 11 модули по низа; со модули од 45±1 V, 300 W±5 Wp, тој одредува 9 модули по низа. Пред да ја поврзете низата, пресметајте го напонот на отворено коло на низата користејќи ги податоците од избраниот модул и локалните температурни услови и држете го во наведените граници на погонот.
За инсталации кои користат резервоар за складирање или зависат од достапноста на бунарот, погонот поддржува опции за влез на ниво на вода и заштита од недоволно оптоварување. Откривањето на нивото на вода со вештачка интелигенција може да се конфигурира со помош на P8-18, при што прагот и доцнењето на спиење се поставени преку P8-19 и P8-20. Однесувањето за ресетирање под оптоварување е конфигурирано преку P8-26. Овие функции помагаат да се координира работата на пумпата со нивото на резервоарот и достапноста на вода кога се инсталирани точните сензори и параметри.
| Ставка | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Применлив мотор | 4,0 kW / 5 КС | 5,5 kW / 7,5 КС |
| Номинален капацитет | 5,9 kVA | 11 kVA |
| Влезна струја | 32 А | 45 А |
| Излезна струја | 17 А | 25 А |
| AC влезен напон | AC 1 PH 220 V (-15%) до 240 V (+10%) | |
| Макс. DC влезен напон | 450 VDC | |
| Препорачан опсег Voc | 360 до 430 VDC | |
| Препорачан опсег MPPT | 250 до 350 VDC | |
| Почетен опсег на напон | 160 до 450 VDC, прилагодлив параметар | |
| Номинален излезен напон | 3 PH или 1 PH 220 V AC | |
| Ниво на бучава | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули по низа | Стрингови | Модули по низа | Стрингови | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Ставка | Спецификација |
| Номинална фреквенција | 50/60 Hz |
| Опсег на влезна фреквенција | ±5% (47,5 до 63 Hz) |
| Излезен напон | 0 до влезниот напон |
| Излезна фреквенција | 0,1 до 500 Hz |
| Максимална фреквенција | 0 до 500 Hz (SVC и V/F контрола) |
| Фреквенција на носител | 0,8 kHz до 8 kHz, автоматски прилагодени на вчитување (поддржани до 16 kHz) |
| Резолуција на фреквенција | Дигитално поставување 0,01 Hz; аналогно поставување 0,025% од максималната фреквенција |
| Контролен режим | Векторска контрола без сензор (SVC); V/F контрола |
| Почетен вртежен момент | 0,5 Hz / 150% (SVC) |
| Опсег на брзина | 1:100 (SVC) |
| Точност на стабилноста на брзината | ±0,5% (SVC) |
| Капацитет за преоптоварување | 150% номинална струја за 60 секунди; 170% за 12 секунди; 190% за 1,5 секунди |
| Зголемување на вртежниот момент | Автоматско засилување на вртежниот момент; рачно засилување од 0,1% до 30,0% |
| V/F крива | Линеарна, повеќеточка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 моќност) |
| V/F одвојување | Целосна разделба, половина разделба |
| Забрзување / забавување | Линеарна или S-крива, од 0,0 до 6500,0 с |
| DC сопирање | Почетна фреквенција 0,00 Hz до максимална фреквенција; време од 0,0 до 36,0 секунди; сегашна 0,0% до 100,0% |
| JOG контрола | JOG фреквенција 0,00 Hz до максимална фреквенција (стандардно 5 Hz); accel/decel 0,0 до 6500,0 s |
| Вграден PID | Да, за притисок, проток или температура затворена јамка без надворешен контролер |
| AVR | Излезниот напон се одржува стабилен кога напонот на мрежата флуктуира |

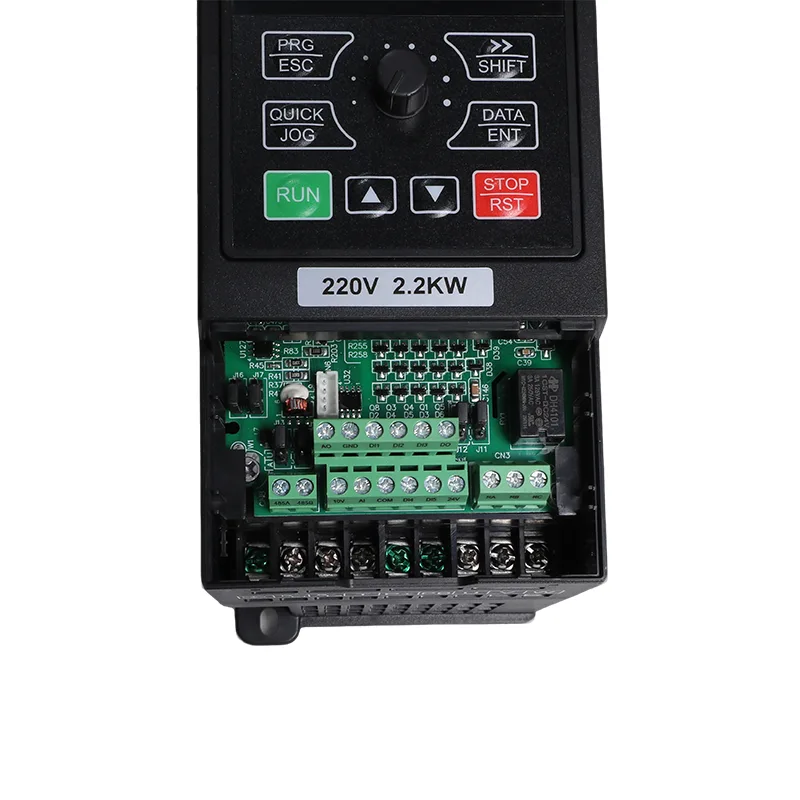

| Влезни терминали | 5 дигитални влезови, DI5 поддржува пулс со голема брзина до 50 kHz; 1 аналоген влез 0-10 V или 0-20 mA; 1 влез на потенциометар на тастатурата |
| Излезни терминали | 1 пулсен излез со голема брзина до 50 kHz; 1 излез на реле; 1 аналоген излез 0-20 mA или 0-10 V |
| Комуникација | RS485, Modbus RTU |
| Заштита | Откривање на краток спој на моторот при вклучување, загуба на излезна фаза, прекумерна струја, пренапон, недоволно напон, преголема температура, преоптоварување, недоволно оптоварување, слаба светлина |
| Работна температура | -10°C до 50°C; детерирајте 1% на 1°C над 40°C |
| Температура на складирање | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензација |
| Висина | Под 1000 m; дератирај 1% на 100 m од 1000 до 3000 m |
| Вибрации | Под 5,9 m/s² (0,6 g) |
| Прилог | IP20, носач на ѕид или кабинет, вертикална инсталација |
| Дистрибутивен систем | ТН, ТТ |
| ЕМС / безбедност | IEC 61800-3 (C3); IEC 61800-5-1 |
Моделите од 4,0 kW и 5,5 kW обезбедуваат излезна струја од 17 А и 25 А. Почетниот вртежен момент на SVC е наведен на 150% на 0,5 Hz, со капацитет на преоптоварување од 150% номинална струја за 60 секунди. Нивните оценки за влезна струја од 32 А и 45 А го прават правилното снабдување, прекинувачот и изборот на кабли од суштинско значење.
Моделот од 4,0 kW користи две жици, а моделот од 5,5 kW користи три. Чувајте ја низата во препорачаниот опсег на отворено коло од 360–430 VDC и максимум 450 VDC; користете PV прекинувач и комбинирана кутија за паралелни жици.
Заштитата од недоволно оптоварување и конфигурабилното откривање на нивото на водата го поддржуваат исклучувањето на пумпата и логиката на рестартирање кога се поставени соодветните влезови и параметри.
P8-00 избира режим на соларна пумпа или режим за општа намена. Вториот поддржува SVC/V/F контрола, вграден PID и RS485 Modbus RTU.
Користете уред за заштита од пренапони од тип II кога низата е на повеќе од 10 m од погонот. Прирачникот препорачува излезен реактор кога кабелот на пумпата надминува 50 m.
4,0kW/5,5kW 1фазна соларна пумпа и инвертер за општа намена VFD од 4,0 kW/5,5 kW е наменета за инсталации на кои им треба моќност на моторот од 4,0 kW или 5,5 kW, но не можат да користат трифазно довод на електрична енергија. Неговата конфигурација на соларна пумпа е погодна за апликации за вода, додека режимот за општа намена ја проширува неговата употреба на компатибилна опрема со мотор.
Моделот од 5,5 kW има наведена влезна струја од 45 А. Напојувањето, прекинувачот и кабелот мора да бидат оценети за струјата на инсталацијата и применливите електрични барања. Сончевата работа може да ја намали количината на енергија што се црпи од мрежата кога е достапна соларна енергија, но вистинската употреба на мрежата зависи од низата, оптоварувањето на пумпата и работните услови.
Препорачаната конфигурација на низата обезбедува поголем фотоволтаичен капацитет за моделот со повисока ознака 5,5 kW. Во табелата Б се наведени три паралелни жици за верзијата од 5,5 kW и две за верзијата од 4,0 kW. Потврдете ја вкупната моќност на низата, напонот и струјата на отворено коло на низата според спецификациите на модулот и инвертерот.
Приклучоците за PV и мрежа, уредите за префрлување и параметрите мора да го следат прирачникот iMaster за избраниот режим на работа. Не ги затворајте соларните и мрежните прекинувачи истовремено, освен ако наведеното коло и заштитниот аранжман експлицитно не го дозволуваат тоа. Поставките за пуштање во работа и промена, вклучително и P8-15, треба да се применат според дијаграмот за поврзување на производителот.
Големината на кабелот според струјата на низата, должината на кабелот, условите за инсталација и применливите електрични барања. Користете кабел погоден за надворешна фотоволтаична услуга. Упатството за инсталација одредува DC прекинувач на PV влезот и фотоволтаична кутија за комбинирање кога жиците се поврзани паралелно.
Заштита од под оптоварување е обезбедена за откривање на услови како што се губење на оптоварување со вода. Доставените информации за параметрите наведуваат ниво на откривање од 25%, време за потврда од 60 секунди и доцнење за ресетирање од 120 секунди. Ако се користи сонда за ниво и не успее, уредот може да пријави E43. Потврдете ги конфигурираните прагови и одложувања во однос на вистинската пумпа и инсталација.
Да. P8-00 избира режим на соларна пумпа или режим за општа намена. Режимот за општа намена поддржува SVC или V/F контрола, вграден PID и Modbus RTU. CSIVEI може да го постави бараниот режим пред испораката, а режимот на работа може да се смени подоцна преку поставувањето на параметарот кога апликацијата и жиците се соодветни.
ОЕМ брендирањето и конфигурацијата на параметрите пред испорака може да се дискутираат кога се прашувате. Обезбедете ја потребната количина и означете ги уметничките дела за CSIVEI да ги потврди достапните аранжмани, цена и распоред.
