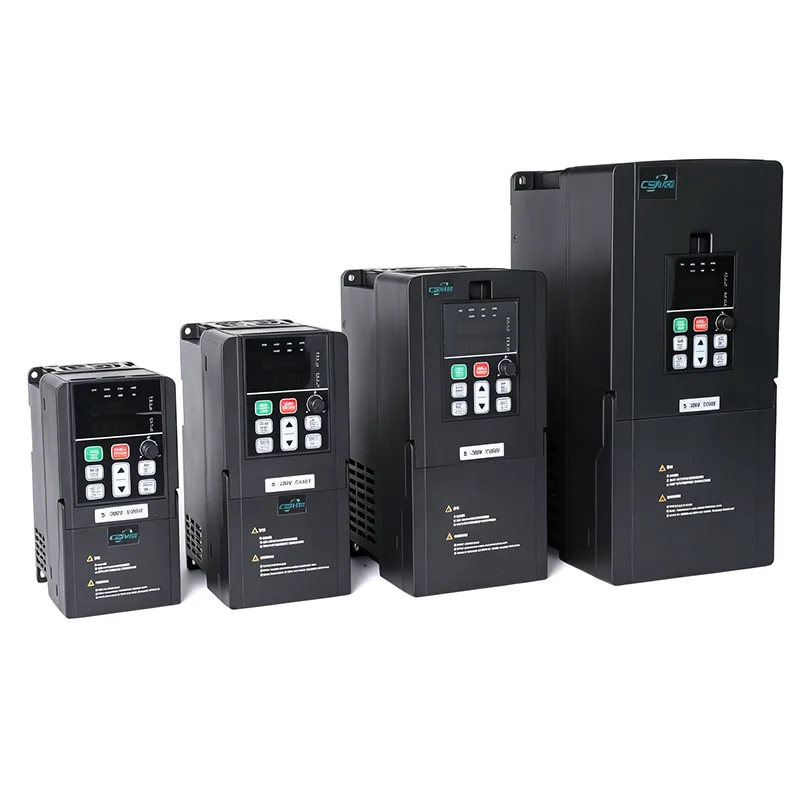

30HP 22kw VFD 3фазен погон со променлива брзина

CSIVEI 30HP 22kw VFD 3 фазен погон со променлива брзина е разновиден погон на почетно ниво за трифазна контрола на моторот. Дизајниран за мала индустриска опрема, машини за работилници и задачи за лесна автоматизација, тој нуди сигурни перформанси со компактен отпечаток. Одликува со V/F и режими на векторска контрола без сензор, вграден PID контролер и поддршка за надворешна тастатура или далечинско работење. Куќиштето IP20 со способност за монтирање рамо до рамо овозможува ефикасна инсталација на панели. Со лесна конфигурација на параметрите и солидна конструкција, CSIVEI 115-132kw 3фазен 380V VFD обезбедува цврста основа за основните апликации за контрола на брзината на моторот.

Основни параметри и спецификации

Типични апликации

CSIVEI 30HP 22kw VFD 3-фазен погон со променлива брзина е дизајниран за ултра тешки индустриски апликации кои бараат екстремна доверливост:

●  Рударство и минерали – мелници за мелење, дробилки, пумпи за кашеста маса

●  Вода и отпадни води – големи станици за подигнување, вентилатори за аерација, пумпи за отпадни води

●  Нафта и гас – пумпи за цевководи, пренос на сурова нафта, компресија на гас

●  Морски – погонски погонски погони, лачни погони, машини на палубата

●  Големи вентилатори – вентилација на тунел, вентилатори на тунел за ветер, вентилатори на високи печки

Неговата робусна конструкција и активните предни опции обезбедуваат усогласеност со мрежните кодови и хармоничните стандарди.

Работење погодно за корисникот и лесно поставување

Серијата CSIVEI VFD дава приоритет на леснотијата на користење, намалувајќи го времето за инсталација и поедноставувајќи го секојдневното работење за инженерите и персоналот за одржување.

Интуитивна тастатура – ​​LED/LCD тастатурата обезбедува јасен приказ на параметрите и брза навигација. Групите на параметри се логично организирани, а повеќејазичната поддршка обезбедува пристапност за глобалните корисници.

Волшебник за брз почеток – Поставувањето чекор-по-чекор ги води корисниците низ конфигурацијата на основните параметри за неколку минути. Претходно конфигурираните макроа на апликациите (Вентилатор/Пумпа, транспортер, постојан вртежен момент) овозможуваат поставување со еден допир за вообичаени апликации.

Функција за копирање на параметар – Поставете параметри од еден диск на тастатурата и преземајте ги на повеќе дискови, значително намалувајќи го времето на поставување за системи со повеќе погони и обезбедувајќи конзистентна конфигурација.

Отстранлива тастатура – ​​Тастатурата може да се монтира од далечина со помош на продолжен кабел, што овозможува практично ракување од вратите на контролната табла или од оддалечените локации.

Компактен дизајн – отпечатокот за заштеда на простор овозможува монтажа рамо до рамо, максимизирање на густината на панелот и намалување на барањата за големина на кабинетот.

Најчесто поставувани прашања

Како да го изберам вистинскиот 30HP 22kw VFD 3-фазен погон со променлива брзина за мојот мотор?

Неколку работи што треба да се земат предвид:

Моќност на моторот - VFD треба да одговара или да биде малку поголем од рејтингот на моторот.

Влезен напон - еднофазен 230 V или трифазен 400 V, проверете дали одговара на вашето напојување.

Тип на оптоварување - оптоварувањата со постојан вртежен момент, како транспортери или екструдери, обично имаат потреба од VFD со големина од 100-120% од моќноста на моторот. Оптоварувањето на променливиот вртежен момент, како што се вентилаторите и пумпите, често може да користат VFD усогласен со моќноста на моторот, плус добивате заштеда на енергија.

Околина - за правливи, влажни или надворешни локации, побарајте повисока оцена за IP (IP40, IP54, IP66) или ставете го погонот во заштитено куќиште.

Комуникација-ако треба да разговарате со PLC или SCADA, проверете дали уредот го поддржува вашиот протокол (Modbus RTU е стандарден; Profibus, Ethernet/IP, итн. се опционални).

CSIVEI, исто така, има алатка за одредување големина и техничка поддршка ако сакате второ мислење.

Како да ги решам вообичаените дефекти?

Уредот покажува шифри за дефекти на тастатурата за брза дијагноза:

●  OC (прекумерна струја) - проверете дали има шорцеви, проблеми со намотувањето на моторот или прекратко време за забрзување

●  OV (прекумерен напон) - проверете го отпорникот за сопирање (ако се користи) или времето за намалување е прекратко

●  UV (под напон) – проверете ја влезната моќност и жици

●  OH (прекумерна температура) - проверете го вентилаторот за ладење, температурата на околината и просторот за монтирање

●  OL (преоптоварување) - проверете го оптоварувањето на моторот, зголемете го времето на забрзување или размислете за зголемување на погонот

●  Упатството има целосна табела со кодови за дефекти со детални чекори. Ако нешто сè уште не е исклучено, техничката поддршка на CSIVEI може да помогне.

Кој е типичниот животен век на VFD и како да го одржам?

Со соодветна инсталација и услови, VFD може да трае 10-15 години. Клучно одржување: одржувајте го куќиштето чисто - наталожувањето прашина ја убива ефикасноста на ладењето; проверете ги вентилаторите за ладење (обично траат 3-7 години; заменете ги ако се бучни или не успеаја); проверете ги кондензаторите на магистралата за еднонасочна струја - тие стареат со време и температура - ако погонот е складиран повеќе од две години, преправете ги капачињата пред да го вклучите; следење на температурата на околината; повремено правете резервни копии на параметрите на тастатурата или надворешното складирање. Брзата инспекција на секои 6-12 месеци помага да се избегнат изненадувања.

Како да го поставам погонот за прв пат?

Погоните CSIVEI имаат Волшебник за брз почеток кој ве води низ најважните работи за неколку минути:

Внесете ги податоците за табличката со името на моторот (моќ, напон, струја, фреквенција, вртежи во минута), изберете макро за апликација (Вентилатор/пумпа, транспортер, постојан вртежен момент), поставете ги времињата на забрзување и намалување, изберете го изворот на фреквенција (тастатура, аналоген влез, комуникација) и извршете автоматско подесување за да ја оптимизирате контролата на моторот. Упатството ги содржи сите детали, а тастатурата е отстранлива за да можете да ракувате со неа од далечина доколку е потребно.

Може ли да користам еднофазен влезен VFD со трифазен мотор?

Да. Еднофазните 230V погони на CSIVEI земаат еднофазна влезна и излезна трофазна енергија на моторот. Тоа е вообичаено поставување кога е достапно само еднофазно напојување, но сакате ефикасност и доверливост на трифазен мотор. Само проверете дали напонот на моторот одговара на излезот на погонот - трифазен 230V.

Случај на клиент: Земјоделско пумпање за наводнување

Голема земјоделска задруга управуваше со повеќе пумпи за наводнување за да опслужува различни зони на култури. Рачното прилагодување на вентилите и пумпите со фиксна брзина резултираа со неефикасна испорака на вода и високи трошоци за енергија.

Решение: CSIVEI 30HP 22kw VFD 3 фазни погони со променлива брзина беа инсталирани на две главни пумпи, со централен контролер кој управува со секвенционирањето на пумпите врз основа на побарувачката на зоната. Вградениот PID на погоните одржуваше постојан притисок во дистрибутивната мрежа.

Резултати:

●  Притисокот на водата е оптимизиран за различни методи на наводнување (капка по капка наспроти прскалка)

●  Потрошувачката на енергија е намалена за 28% во текот на сезоната на растење

●  Намален стрес на чекан за вода и цевки, што го продолжува животниот век на инфраструктурата

●  Далечинското следење овозможува прилагодување во реално време преку мобилен уред

●  Оттогаш, задругата е стандардизирана за погоните CSIVEI за сите нови инсталации на пумпи.
