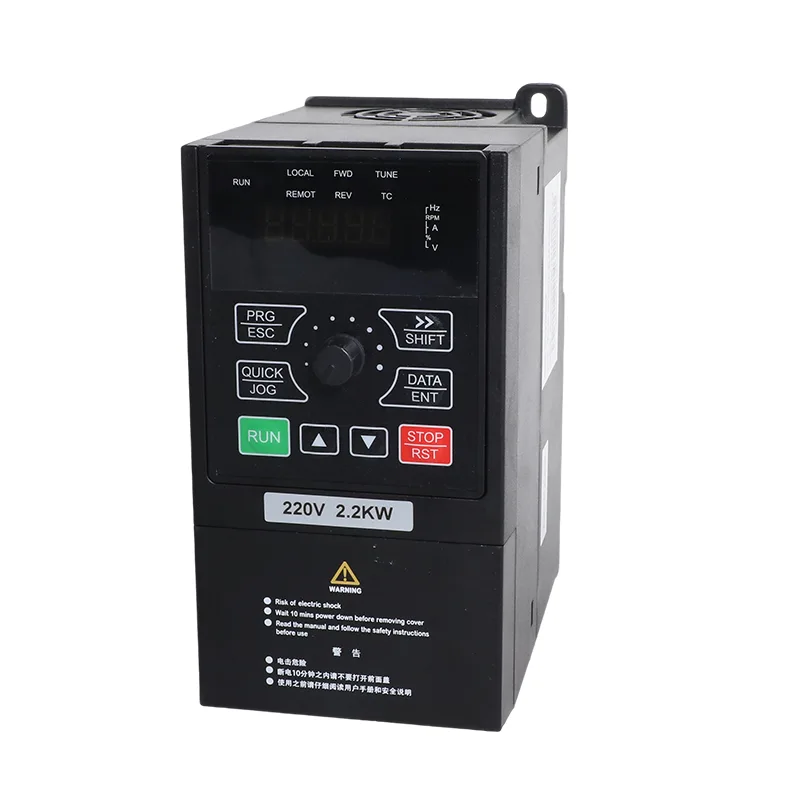

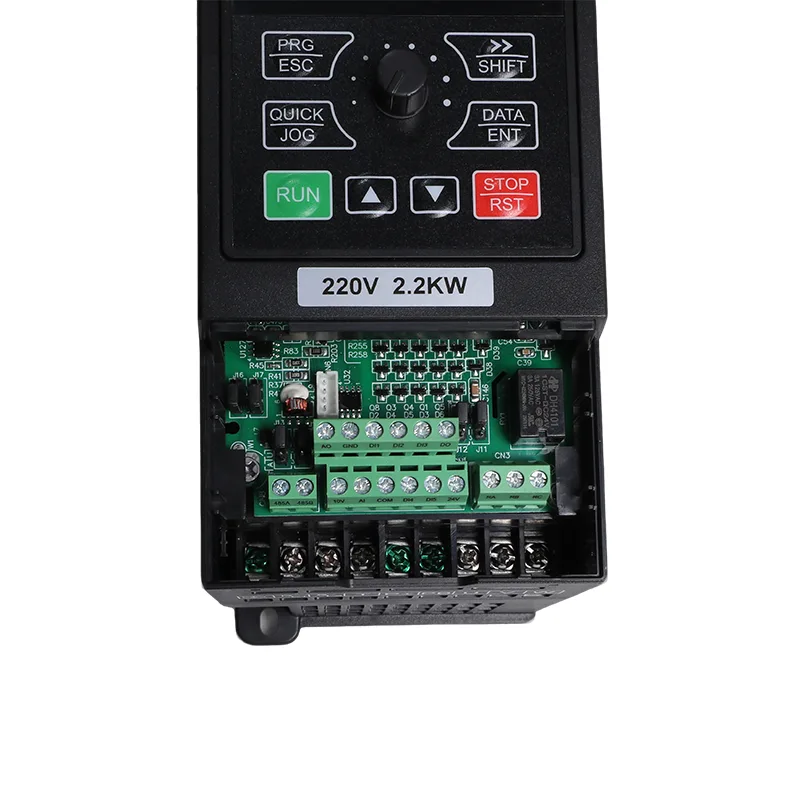

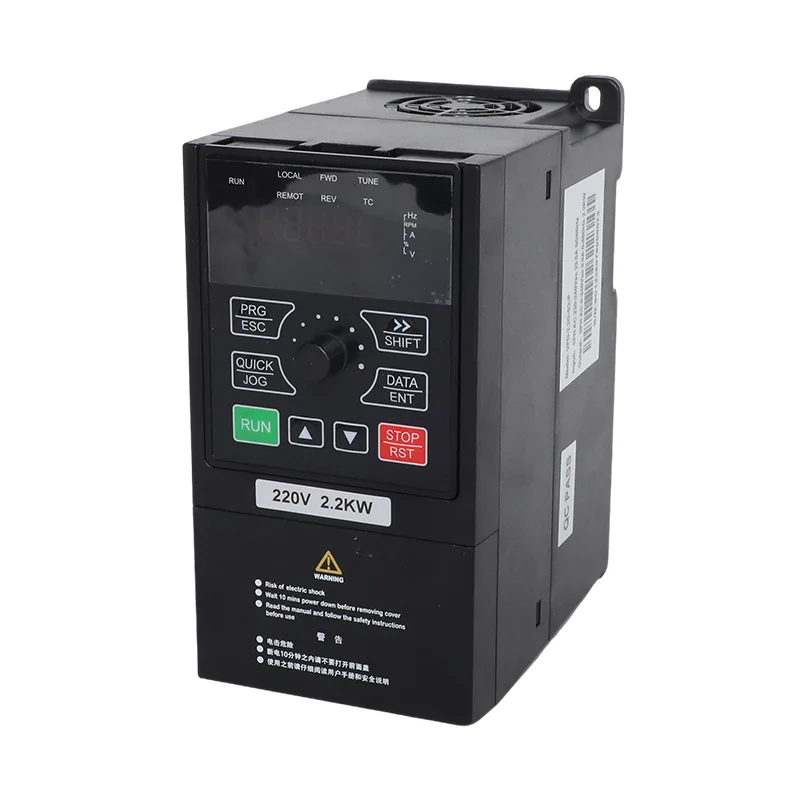

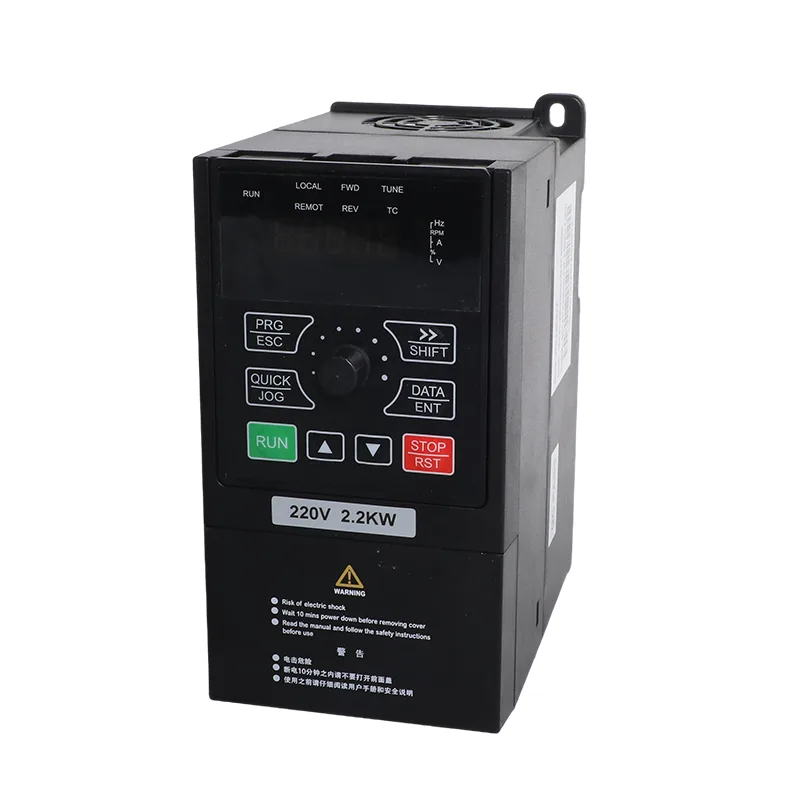

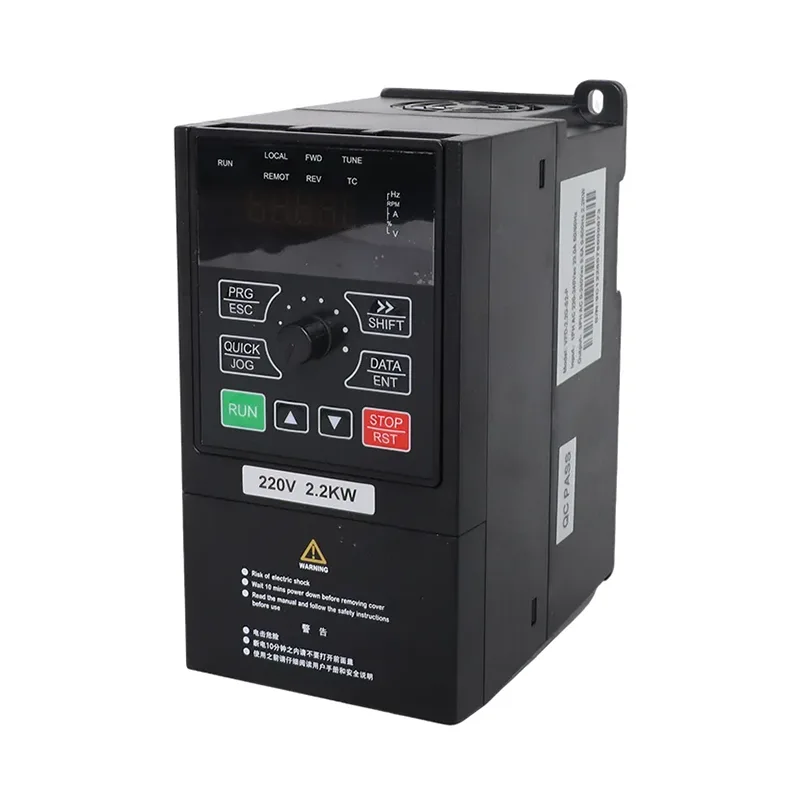

15-22 kW 3 фазна соларна пумпа 380V и инвертер VFD за општа намена

Серијата CSIVEI iMaster VFD-PC10 вклучува трифазни инвертери од 15 kW, 18,5 kW и 22 kW. Соодветните броеви на модели се VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK и VFD-PC10-22G-T4-MK. Нивните наведени излезни струи се 32 А, 37 А и 45 А, соодветно, за моторни апликации кои ги задоволуваат електричните барања на погонот.

3-фазната соларна пумпа од 380V и VFD инверторот за општа намена од 15-22 kW поддржува две работни конфигурации: режим на соларна пумпа и режим на инвертер за општа намена. Режимот на соларна пумпа користи фотоволтаична низа како извор на еднонасочна струја и вклучува MPPT контрола. Режимот за општа намена обезбедува контрола на моторот со променлива фреквенција користејќи векторска контрола без сензор (SVC) или V/F контрола.

Дијаграмите на главното коло доставени за овој опсег на моќност ги идентификуваат терминалите P+ и PB за поврзување на надворешен отпорник за сопирање. Оваа врска е релевантна кога апликацијата бара отпорник за сопирање за контролирано забавување. Ограничувањата за избор на отпорник, ожичување и работа мора да ја следат техничката документација на применливиот модел.

Спецификации на моделот

Проверете ја табличката со името на моторот и номиналната излезна струја на инвертерот пред да изберете модел. Само оценката за kW на погонот не ја утврдува соодветноста за секој мотор или пумпа. Потврдете ги важечките електрични ограничувања во однос на документацијата за точниот модел.

Табела Б. Препорачана конфигурација на соларна низа

Доставената конфигурациска табела наведува различни количини на модули за моделите од 15 kW, 18,5 kW и 22 kW. Овие аранжмани треба да се третираат како референтни конфигурации и да се проверат во однос на листот со податоци на PV модулот и условите на локацијата пред инсталацијата.

Номиналната моќност на PV низата погоре се пресметува од наведената моќност и количина на модулот. Тоа не е замена за комплетен дизајн на ФВ систем.

PV стринг напон

Наведениот максимален DC влезен напон е 900 VDC. Препорачаниот опсег на напон на отворено коло е 550–750 VDC, а препорачаниот опсег на работа MPPT е 450–600 VDC. Овие вредности опишуваат различни работни граници и не треба да се користат наизменично.

Пред да го финализирате распоредот на жици, пресметајте го очекуваниот напон на отворено коло користејќи го Voc и температурниот коефициент на избраниот модул. Пресметката мора да ја земе предвид минималната очекувана температура на локацијата. Потврдете дека пресметаниот напон на низата при ладно време останува во рамките на максималната граница на влезен DC на инвертерот и дали нормалниот работен напон е соодветен за наведениот опсег MPPT.

Дизајн на DC-Side систем

ФВ жици, DC кабли, изолатори, заштита од прекумерна струја, заштита од пренапони и опрема за комбинирање треба да се земат предвид како дел од целокупната инсталација. Потребните уреди и нивните оценки зависат од конфигурацијата на низата, распоредот на жици, трасата на кабелот и важечките електрични барања.

За паралелни жици, потврдете го бараниот аранжман за комбинирање и заштита на жиците со прирачникот за инсталација на инвертерот и со дизајнерот на ФВ системот. Барањата за заштита од пренапони треба да се утврдат и од распоредот за инсталација и применливите упатства. Не избирајте DC заштитни уреди само од номиналната моќност на инвертерот.

Табела В. Општи спецификации (исто во опсегот на iMaster)

Работни режими

1. Режим на соларна пумпа

Режимот на соларна пумпа е наменет за апликации на пумпата кои се напојуваат со фотоволтаична низа. Наведените контролни функции вклучуваат следење на максималната точка на моќност (MPPT) и логика за заштита од слаба светлина.

Количината на моќност што е достапна на пумпата зависи од сончевото зрачење, конфигурацијата на PV низата, барањата на моторот, карактеристиките на пумпата и условите на локацијата. Затоа, низата мора да биде дизајнирана околу границите на напонот на инвертерот, како и потребната должност за испорака на вода.

Онаму каде што е потребна резервна копија од мрежата или генераторот, потврдете го распоредот на префрлување на влезот и жиците според применливиот дијаграм на моделот. Може да бидат потребни надворешни компоненти за префрлување во зависност од конфигурираниот систем; не претпоставувајте дека сите функции за промена на изворот се содржани во инверторот.

2. Режим на инвертер за општа намена

Режимот за општа намена обезбедува контрола со променлива фреквенција за компатибилна опрема со мотор. Наведените функции вклучуваат SVC и V/F контрола, PID, прилагодливо забрзување и забавување и RS485 Modbus RTU комуникација.

Режимот на работа се избира преку параметарот P8-00 според доставената конфигурација. Точниот режим и контролните параметри треба да се потврдат при пуштањето во работа, користејќи ги упатствата за конкретниот модел и верзијата на фирмверот.

Технички карактеристики

1. Поврзување со надворешен отпорник за сопирање

Главните дијаграми на кола за моделите од 15 kW, 18,5 kW и 22 kW ги идентификуваат терминалите P+ и PB за надворешен отпор за сопирање. Оваа врска може да биде релевантна кога некоја апликација бара контролирано забавување наместо да му дозволи на моторот да застане.

Потребата за отпорник за сопирање зависи од инерцијата на оптоварувањето, барањата за забавување и работната должност. Потврдете ги спецификациите на отпорот, барањата за жици и дозволените услови за сопирање во применливиот прирачник пред инсталацијата.

2. Капацитет за преоптоварување

Доставените општи спецификации ги наведуваат следните краткорочни оценки за преоптоварување:

Овие оценки го опишуваат наведениот капацитет за преоптоварување. Тие сами по себе не гарантираат дека одреден мотор може успешно да стартува. Изборот треба да ја земе предвид номиналната струја на моторот, оптоварувањето на пумпата, времето на забрзување и планираната стартна секвенца.

3. Контрола на моторот и PID

Наведените режими на контрола се векторска контрола без сензор (SVC) и V/F контрола. Под SVC, општата спецификација наведува почетен вртежен момент од 150% на 0,5 Hz, опсег на брзина од 1:100 и точност на стабилноста на брзината од ±0,5%.

Вградената PID функција е наведена за контрола во затворена јамка на променливи како што се притисок, проток и температура. Потребните сензори, сигналите за повратни информации и контролната секвенца мора да се конфигурираат за вистинската апликација.

4. Заштитни функции

Наведените заштитни функции вклучуваат:

• Откривање на краток спој на моторот при вклучување
• Излезна заштита од губење фаза
• Заштита од прекумерна струја
• Заштита од пренапон и недоволно напон
• Заштита од прекумерна температура
• Заштита од преоптоварување и недоволно оптоварување
• Заштита од слаба светлина

Доставениот извор, исто така, наведува аларми поврзани со слаб сончев влез, полн резервоар, недостаток на вода и недоволно оптоварување на моторот. Шифрите и значењата за аларм треба да се проверат според точниот прирачник за моделот пред да се користат за инсталација или отстранување проблеми.

5. Контролна платформа и комуникација

Доставените информации за производот наведуваат дека моделите од 15 kW, 18,5 kW и 22 kW ја користат истата контролна платформа, со конзистентен распоред на терминалите, нумерирање на параметрите и работа на тастатурата низ трите оценки. Потврдете ги применливите детали за жици и параметри за испорачаниот модел пред да го пуштите во употреба.

RS485 комуникацијата со Modbus RTU е наведена како стандардна за серијата. Достапните вредности за следење и контролните регистри треба да се проверат во мапата на регистарот за комуникација за применливата верзија.

Типични апликации

1. Земјоделско наводнување

Погонот може да се оцени за пумпи за наводнување кои снабдуваат каналски мрежи, големи зони за наводнување или други системи за земјоделска вода. Пред да се избере моделот, треба да се проверат струјата на моторот, потребниот проток на вода, вкупната динамичка глава, конфигурацијата на PV низата и дневните работни барања.

2. Општински водовод

За внес на сурова вода, пренос во постројки за третман или снабдување до резервоари за дистрибуција, изборот треба да ја земе предвид работата на пумпата, податоците за моторот, барањата за контрола и достапноста на наменетиот извор на енергија.

3. Одводнување на рудникот

Во апликациите во рудникот и јамската вода, потврдете го рејтингот на моторот на пумпата, очекуваната варијација на оптоварувањето, потребното времетраење на работата и условите за инсталација. Инверторот мора да биде усогласен со вистинските барања на моторот и локацијата.

4. Размена на вода за аквакултура

За фарми за риби и ракчиња со редовни барања за размена на вода, погонот може да се земе предвид за компатибилна опрема за пумпање. Дизајнот на системот треба да го земе предвид потребниот волумен на вода, распоредот на пумпање и достапната соларна или наизменична енергија.

5. Индустриски пренос на вода и ладење

Во режимот за општа намена, погонот може да се оцени за компатибилни апликации за индустриски пренос на вода, кола за ладење и процесна вода за кои е потребна контрола на моторот со променлива фреквенција.

6. Вентилатори, вентилатори и други процесни погони

Конфигурацијата за општа намена може да се земе предвид за компатибилни вентилатори, дувалки и друга опрема со мотор. Потврдете ги карактеристиките на оптоварувањето, податоците за моторот, барањата за забавување и секоја потреба од надворешен отпорник за сопирање пред да го изберете моделот.

Размислувања за инсталација и избор

1. Поврзете го погонот со моторот

Проверете ја табличката со името на моторот за номинална моќност, струја, напон и фреквенција. Споредете ја номиналната струја на моторот со излезната струја на избраниот модел и проценете ги барањата за оптоварување и забрзување пред да го потврдите рејтингот на инвертерот.

2. Потврдете ја потребата од отпорник за сопирање

Онаму каде што е потребно контролирано забавување, проценете дали надворешен отпор за сопирање е соодветен за примена. Потврдете го рејтингот на отпорот, распоредот на терминалите, ограничувањата за жици и сопирање во однос на специфичната документација за моделот.

3. Прегледајте ја должината на излезниот кабел

Доставениот извор идентификува препорака за излезниот реактор за инсталации на пумпи каде кабелот од погонот до моторот надминува 50 m. Проверете го релевантниот прирачник за применливите насоки за должина на кабелот, барањата за реакторот и условите за инсталација. Размислете за изолацијата на моторот и распоредот на кабелот кога ја оценувате излезната врска.

4. Проверете ја заштитата на PV и жици

Проверете го дизајнот на низата, распоредот на паралелни жици, DC изолатор, заштита од прекумерна струја, опремата за комбинирање и барањата за заштита од пренапони. Соодветните уреди и оценки треба да го следат прирачникот на инвертерот, дизајнот на PV и важечките електрични стандарди.

5. Сметка за температура и надморска височина

Наведената работна температура е -10°C до 50°C, со барање за намалување од 1% на 1°C над 40°C. Наведеното водење за надморска височина бара намалување од 1% на 100 m од 1000 m до 3000 m. Потврдете ги применливите барања за инсталација за вистинскиот модел, вклучувајќи ги и сите дополнителни барања на поголема надморска височина.

6. Следете ја процедурата за пуштање во работа

Конфигурирајте ги податоците за моторот, изворот на команди, контролниот режим и поставките за забрзување или забавување според упатствата на моделот. Доставените Најчесто поставувани прашања ги идентификуваат параметрите F3-00 до F3-04 за податоците за моторот и препорачуваат автоматско подесување пред првата работа. Следете го прирачникот за вистинскиот модел за целосна процедура за пуштање во работа.

Најчесто поставувани прашања

1. Зошто моделите од 15 kW до 22 kW имаат терминали со отпорник за сопирање?

Испорачаниот дијаграм на главното коло ги идентификува терминалите P+ и PB за поврзување на надворешен отпорник за сопирање на моделите од 15 kW, 18,5 kW и 22 kW. Дали е потребен отпорник зависи од барањата за оптоварување, инерција и забавување. За други оценки за моќност, проверете го распоредот на терминалот и одредбите на отпорот за сопирање пред да нарачате.

2. Дали моделот од 22 kW може да стартува потопна пумпа од 22 kW?

Соодветноста мора да се процени со користење на номиналната струја на моторот, барањата за стартување, оптоварувањето на пумпата и поставките за забрзување. Наведениот стартен вртежен момент на SVC е 150% на 0,5 Hz, а серискиот рејтинг на преоптоварување е 150% од номиналната струја за 60 секунди. Овие бројки не гарантираат компатибилност со секоја потопна пумпа од 22 kW. Конфигурирајте ги податоците за табличката со името на моторот и следете ги применливите упатства за автоматско подесување и пуштање во работа.

3. Каква DC заштита е потребна за шестжична PV-низа?

Доставените информации за инсталацијата бараат прекинувач со ознака DC на влезот на PV, PV комбинирана кутија каде што се комбинираат паралелни жици и уред за заштита од пренапони од тип II за одредената состојба на растојание од низа. Потврдете ги точните оценки на уредот, барањата за поставување и растојание на кабелот во однос на прирачникот за инсталација и дизајнот на ФВ системот пред да го пуштите во употреба.

4. Како намалувањето влијае на инсталацијата од 22 kW?

Наведеното намалување на температурата е 1% за секој 1°C над 40°C, со опсег на работна температура од -10°C до 50°C. Наведеното намалување на надморската височина е 1% на 100 m од 1000 m до 3000 m. Испорачаниот извор, исто така, идентификува барање за изолација-трансформатор над 2000 m; потврдете го ова барање и неговите услови во точниот прирачник за моделот пред инсталацијата.

5. Кои функции за следење се достапни преку Modbus?

RS485 Modbus RTU е наведен како интерфејс за комуникација. Доставениот извор ја идентификува групата за следење U0 како што вклучува излезна струја, излезна моќност, напон на магистралата, статус на дигитален влез и излез и режим на напојување на U0-49. Потврдете ја мапата на регистарот и достапните податоци за испорачаната верзија на фирмверот пред интеграцијата.

6. Дали овие модели можат да работат како инвертери за општа намена наместо погони за соларни пумпи?

Доставените информации за производот го идентификуваат режимот на соларна пумпа и режимот за општа намена како опции за конфигурација. Функциите за општа намена вклучуваат SVC или V/F контрола, PID и Modbus RTU, додека моделите од 15 kW до 22 kW имаат и P+ и PB терминали идентификувани за надворешен отпор за сопирање. Параметарот P8-00 е наведен како параметар за избор на режим во испорачаниот материјал. Потврдете го правилното поставување и процедурата за дозволена конверзија во прирачникот за специфичниот модел.

7. Дали моделите од 15 kW, 18,5 kW и 22 kW ја делат истата контролна платформа?

Доставените информации за производот наведуваат дека трите оценки споделуваат контролна платформа, вклучувајќи конзистентно нумерирање на параметрите, работа на тастатурата и конвенции за распоред на терминалот. Номиналната струја и моќноста се разликуваат според моделот, така што изборот и ожичувањето сепак мора да ги следат спецификациите и дијаграмите за точната единица.
