3-фазната соларна пумпа од 0,75-2,2 kW на фабриката Csivei и VFD инверторот за општа намена се одликува со високонапонски влезен опсег на еднонасочна струја. Максималниот DC влез е 900 VDC, со препорачан опсег на напон на отворено коло од 550–750 VDC и опсег MPPT од 450–600 VDC. Прилагодливиот опсег на стартен напон е 300–900 VDC. Овие вредности ја обезбедуваат основата за избор на низата на панелот прикажана во препорачаната табела со низа.
Серијата опфаќа три мотори: 0,75 kW, 1,5 kW и 2,2 kW. Нивните номинални излезни струи се 2,1 А, 3,8 А и 5,1 А соодветно. Секој модел е дизајниран за трифазен напојување со наизменична струја од 380 V и може да работи и со правилно конфигурирана фотоволтаична низа во режим на соларна пумпа. Изборот на режимот на работа одредува дали погонот се користи за соларно пумпање или како инвертер за општа намена.
За наведените опции за модули, препорачаната низа користи една низа од 18 модули оценети на 250 W (37±1 V) или една низа од 15 модули оценети на 300 W (45±1 V). Повисок напон на жицата на PV може да значи помала еднонасочна струја за дадено ниво на моќност, што може да помогне во управувањето со струјата на кабелот и падот на напонот при подолги патеки. Дизајнот на конечната жичка мора да ги користи вистинските електрични податоци на модулот и да го одржува максималниот напон на отворено коло на низата во рамките на ограничувањата на погонот.

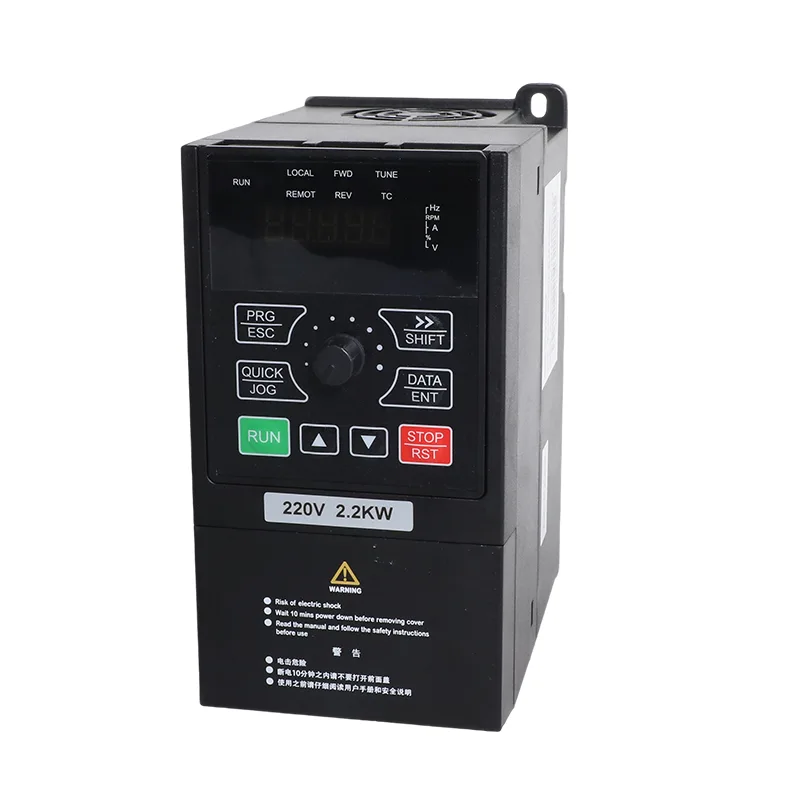

Трите модели споделуваат компактна шасија со димензии 171 × 86 × 138 mm и тежина приближно 1 kg. Монтажниот отпечаток од 67,3 × 157,5 mm помага да се вклопи инверторот во помали контролни кабинети или куќишта за опрема. Оваа компактна форма е корисна кога мала пумпа или машина има потреба од контрола со променлива брзина, но просторот за инсталација е ограничен.
Со P8-00 поставен на 1, погонот работи во режим на соларна пумпа. Следењето MPPT ја прилагодува работата како одговор на достапната фотоволтаична енергија, додека логиката на слаба светлина и функциите за заштита поврзани со пумпата помагаат во управувањето со променливите сончеви услови. При специфицирање на системот мора да се проверат напонот на низата на низата, рејтингот на моторот и барањата на пумпата.
Со P8-00 поставен на 0, истиот хардвер може да се користи за компатибилни трифазни мотори без соларна низа. Контролата SVC или V/F поддржува регулација на брзината на моторот, додека вградените PID и RS485 Modbus RTU се достапни за соодветни апликации за притисок, проток или контрола на процесот. CSIVEI може да го конфигурира бараниот режим на работа пред испораката; подоцнежна промена на режимот се врши преку соодветните параметри и треба да го следи упатството за производот.
| Ставка | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Применлив мотор | 0,75 kW / 1 КС | 1,5 kW / 2 КС | 2,2 kW / 3 КС |
| Номинален капацитет | 1,5 kVA | 3 kVA | 4 kVA |
| Влезна струја | 3.4 А | 5 А | 5,8 А |
| Излезна струја | 2.1 А | 3,8 А | 5.1 А |
| AC влезен напон | AC 3 PH 380 V (-15%) до 440 V (+10%) | ||
| Макс. DC влезен напон | 900 VDC | ||
| Препорачан опсег Voc | 550 до 750 VDC | ||
| Препорачан опсег MPPT | 450 до 600 VDC | ||
| Почетен опсег на напон | 300 до 900 VDC, прилагодлив параметар | ||
| Номинален излезен напон | 3 PH 380 V AC | ||
| Ниво на бучава | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули по низа | Стрингови | Модули по низа | Стрингови | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Ставка | Спецификација |
| Номинална фреквенција | 50/60 Hz |
| Опсег на влезна фреквенција | ±5% (47,5 до 63 Hz) |
| Излезен напон | 0 до влезниот напон |
| Излезна фреквенција | 0,1 до 500 Hz |
| Максимална фреквенција | 0 до 500 Hz (SVC и V/F контрола) |
| Фреквенција на носител | 0,8 kHz до 8 kHz, автоматски прилагодени на вчитување (поддржани до 16 kHz) |
| Резолуција на фреквенција | Дигитално поставување 0,01 Hz; аналогно поставување 0,025% од максималната фреквенција |
| Контролен режим | Векторска контрола без сензор (SVC); V/F контрола |
| Почетен вртежен момент | 0,5 Hz / 150% (SVC) |
| Опсег на брзина | 1:100 (SVC) |
| Точност на стабилноста на брзината | ±0,5% (SVC) |
| Капацитет за преоптоварување | 150% номинална струја за 60 секунди; 170% за 12 секунди; 190% за 1,5 секунди |
| Зголемување на вртежниот момент | Автоматско засилување на вртежниот момент; рачно засилување од 0,1% до 30,0% |
| V/F крива | Линеарна, повеќеточка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 моќност) |
| V/F одвојување | Целосна разделба, половина разделба |
| Забрзување / забавување | Линеарна или S-крива, од 0,0 до 6500,0 с |
| DC сопирање | Почетна фреквенција 0,00 Hz до максимална фреквенција; време од 0,0 до 36,0 секунди; сегашна 0,0% до 100,0% |
| JOG контрола | JOG фреквенција 0,00 Hz до максимална фреквенција (стандардно 5 Hz); accel/decel 0,0 до 6500,0 s |
| Вграден PID | Да, за притисок, проток или температура затворена јамка без надворешен контролер |
| AVR | Излезниот напон се одржува стабилен кога напонот на мрежата флуктуира |
| Влезни терминали | 5 дигитални влезови, DI5 поддржува пулс со голема брзина до 50 kHz; 1 аналоген влез 0-10 V или 0-20 mA; 1 влез на потенциометар на тастатурата |
| Излезни терминали | 1 пулсен излез со голема брзина до 50 kHz; 1 излез на реле; 1 аналоген излез 0-20 mA или 0-10 V |
| Комуникација | RS485, Modbus RTU |
| Заштита | Откривање на краток спој на моторот при вклучување, загуба на излезна фаза, прекумерна струја, пренапон, недоволно напон, преголема температура, преоптоварување, недоволно оптоварување, слаба светлина |
| Работна температура | -10°C до 50°C; детерирајте 1% на 1°C над 40°C |
| Температура на складирање | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензација |
| Висина | Под 1000 m; дератирај 1% на 100 m од 1000 до 3000 m |
| Вибрации | Под 5,9 m/s² (0,6 g) |
| Прилог | IP20, носач на ѕид или кабинет, вертикална инсталација |
| Дистрибутивен систем | ТН, ТТ |
| ЕМС / безбедност | IEC 61800-3 (C3); IEC 61800-5-1 |
Овој опсег на моќност е наменет за помали трифазни пумпи и опрема со мотор, каде што се корисни прилагодливите брзини, сончевата работа или и двете.
За пумпните системи, прилагодливото забрзување и забавување може да помогне во управувањето со брзината со која протокот се зголемува и паѓа. Правилните поставки на рампата зависат од пумпата, цевководите и хидрауличните услови; тие треба да бидат избрани за време на пуштањето во работа наместо да се преземаат само од моќноста на моторот.
Препорачаните конфигурации на низи користат 18 модули на 250 W или 15 модули на 300 W во една низа. Инвертерот поддржува до 900 VDC, со препорачан опсег Voc од 550–750 VDC и опсег MPPT од 450–600 VDC. Проверете го вистинскиот напон на отворено коло на модулот во услови на температура на локацијата пред да ја потврдите низата.
Поставете P8-00 на 1 за режим на соларна пумпа или 0 за режим за општа намена. Истата платформа комбинира соларно пумпање базирано на MPPT со контрола на моторот SVC/V/F, вграден PID и Modbus RTU, што му овозможува да опслужува соодветни пумпи или апликации за лесни машини.
P8-10 до P8-14 го конфигурирате однесувањето за запирање и рестартирање при слаба светлина. Заштитата од недоволно оптоварување и влезовите на ниво на вода, исто така, може да ја поддржат заштитата на пумпата кога е правилно поврзана и конфигурирана за инсталација.
Шасијата 171 × 86 × 138 mm тежи приближно 1 кг. Вградениот PID, пет дигитални влезови, аналогниот I/O и RS485 Modbus RTU обезбедуваат локални опции за контрола и интеграција без да бараат посебен PID контролер за поддржани апликации со затворена јамка.
18 модули од 250 W (тип 37 V) во една низа или 15 модули од 300 W (тип 45 V). И двете ја спуштаат низата во препорачаниот опсег на отворено коло од 550 до 750 VDC. Не надминувајте 900 VDC, што е номинален максимум.
Да, тоа е нормално поставување надвор од мрежата. Поврзете ја низата со DC терминалите и пумпата на U, V и W, поставете го P8-15 на 1 за напојување со сончева енергија и погонот работи секогаш кога низата дава доволно напон.
Ниту. Контролата е вектор без сензор или V/F, и двете без повратни информации. MPPT, заштита при сушење, заштита под оптоварување и опционален PID за постојан притисок се веќе во погонот.
P8-09 ја поставува долната граница на работна фреквенција, стандардно 10,00 Hz. Заедно со прагот на слаба светлина во P8-10, тоа е она што го спречува погонот да ја врти пумпата премногу бавно за да ја движи водата.
Над RS485 со Modbus RTU, да. Работната фреквенција, напонот на магистралата, излезната струја, излезната моќност, статусот DI и DO и тековниот режим на напојување се сите читливи од групата за следење U0, со режим на напојување на U0-49 што покажува мрежа или соларна енергија.
Да. Голем дел од оваа големина се испорачува во режим за општа намена, придвижувајќи вентилатори за стаклена градина, пумпи за работилници, циркулација на течноста за ладење и мали компресори на напојување од 380 V без низа никаде на локацијата. Ист хардвер, исти параметри, различен режим. Кажете ни кој го сакате кога ќе нарачате. Единицата купена во режим на соларна пумпа се префрла со поставување на P8-00 на 0.
Кажете ни ја мешавината и количината на моделот и писмено цитираме датум за испорака со цената. Стандардните оценки и единиците означени со OEM не се испорачуваат на истиот распоред, бидејќи печатењето на куќиштето и етикетите се направени на вашите уметнички дела, па затоа вреди да се одлучите за тоа пред да нарачате.
