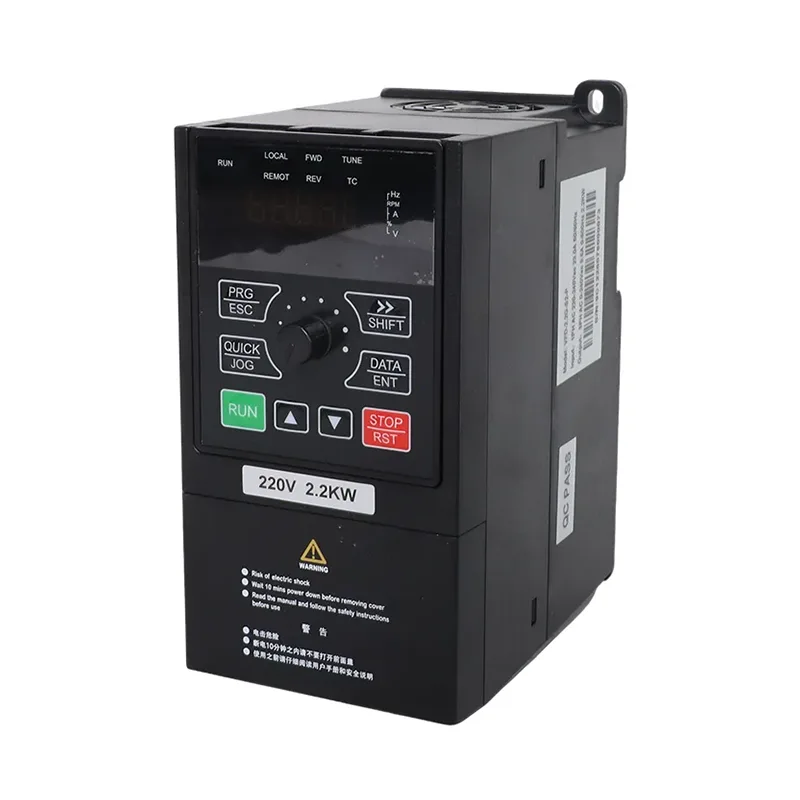

За компактни пумпни системи и лесни машини обезбедени од еднофазна струја од 220–240 V, CSIVEI, производител и снабдувач со седиште во Кина, нуди соларна пумпа од 0,75-2,2 kW 1 фаза 230V и инвертер VFD за општа намена. Палетата VFD-PC10 ги вклучува моделите од 0,75 kW, 1,5 kW и 2,2 kW, со номинални излезни струи од 4 A, 7 A и 9,6 A, соодветно. За прашања за купување, споделете ја табличката со името на моторот и планираниот режим на работа за да побарате понуда за соодветниот модел. Наведените влезни струи се 8,2 А, 14 А и 23 А, соодветно, така што колото за напојување, кабелот и заштитниот уред мора да бидат избрани за соодветниот модел.
Во поставувањето на директна соларна пумпа, PV низата го напојува инверторот, а инверторот ја движи пумпата; меѓу нив не е потребна банка за батерии. Онаму каде што е потребна вода надвор од достапните соларни часови, резервоарот за складирање може да ја задржи пумпаната вода за подоцнежна употреба. Ако резервната копија на мрежата е дел од инсталацијата, конфигурирајте ги параметрите за избор на извор и жици за предвидената работна секвенца.
Конфигурацијата на PV на 0,75-2,2 kW 1 фаза 230V соларна пумпа и инвертер за општа намена VFD се заснова на една низа за секој наведен модел. Влезот DC е оценет до 450 VDC, со препорачан опсег на напон на отворено коло од 360–430 VDC и опсег MPPT од 250–350 VDC. Табелата Б наведува низа од 11 модули оценети 250 W (37±1 V) или 9 модули со оценка 300 W (45±1 V). Ова се препорачаните аранжмани прикажани во податоците за производот; потврдете го вистинскиот напон на отворено коло на модулот, вклучувајќи го и неговото зголемување на најниската очекувана температура на локацијата, пред да ја финализирате низата. Низата мора да остане под максимумот од 450 VDC на инверторот.
Номиналниот излезен напон е наведен како 3 PH или 1 PH 220 V AC. За компатибилен еднофазен мотор, доставените информации за поставувањето го одредуваат излезот U и V со P8-27 поставен на 1. Трифазен мотор од 220 V користи U, V и W со P8-27 оставени на 0. Потврдете ги жиците на моторот и поставувањето на параметрите според табличката со името на моторот и упатството за производот пред да го вклучите системот.
За соларната пумпа од 0,75-2,2 kW 1 фаза и инвертер за општа намена VFD, параметарот P8-00 го избира режимот на примена: 1 за режим на соларна пумпа и 0 за режим на општа намена. P8-15 одделно ја дефинира работата на изворот во соларната конфигурација: автоматска, само за соларна енергија или само за електрична мрежа. Одржувањето на овие поставки различни помага да се усогласи погонот со предвидената низа на жици и контрола.
| Ставка | VFD-PC10-0,75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Применлив мотор | 0,75 kW / 1 КС | 1,5 kW / 2 КС | 2,2 kW / 3 КС |
| Номинален капацитет | 1,5 kVA | 3 kVA | 4 kVA |
| Влезна струја | 8.2 А | 14 А | 23 А |
| Излезна струја | 4 А | 7 А | 9,6 А |
| AC влезен напон | AC 1 PH 220 V (-15%) до 240 V (+10%) | ||
| Макс. DC влезен напон | 450 VDC | ||
| Препорачан опсег Voc | 360 до 430 VDC | ||
| Препорачан опсег MPPT | 250 до 350 VDC | ||
| Почетен опсег на напон | 160 до 450 VDC, прилагодлив параметар | ||
| Номинален излезен напон | 3 PH или 1 PH 220 V AC | ||
| Ниво на бучава | 50 dBA макс. |
| Модел | 37±1 V модули, 250 W±5 Wp | 45±1 V модули, 300 W±5 Wp | ||
| Модули по низа | Стрингови | Модули по низа | Стрингови | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Ставка | Спецификација |
| Номинална фреквенција | 50/60 Hz |
| Опсег на влезна фреквенција | ±5% (47,5 до 63 Hz) |
| Излезен напон | 0 до влезниот напон |
| Излезна фреквенција | 0,1 до 500 Hz |
| Максимална фреквенција | 0 до 500 Hz (SVC и V/F контрола) |
| Фреквенција на носител | 0,8 kHz до 8 kHz, автоматски прилагодени на вчитување (поддржани до 16 kHz) |
| Резолуција на фреквенција | Дигитално поставување 0,01 Hz; аналогно поставување 0,025% од максималната фреквенција |
| Контролен режим | Векторска контрола без сензор (SVC); V/F контрола |
| Почетен вртежен момент | 0,5 Hz / 150% (SVC) |
| Опсег на брзина | 1:100 (SVC) |
| Точност на стабилноста на брзината | ±0,5% (SVC) |
| Капацитет за преоптоварување | 150% номинална струја за 60 секунди; 170% за 12 секунди; 190% за 1,5 секунди |
| Зголемување на вртежниот момент | Автоматско засилување на вртежниот момент; рачно засилување од 0,1% до 30,0% |
| V/F крива | Линеарна, повеќеточка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 моќност) |
| V/F одвојување | Целосна разделба, половина разделба |
| Забрзување / забавување | Линеарна или S-крива, од 0,0 до 6500,0 с |
| DC сопирање | Почетна фреквенција 0,00 Hz до максимална фреквенција; време од 0,0 до 36,0 секунди; сегашна 0,0% до 100,0% |
| JOG контрола | JOG фреквенција 0,00 Hz до максимална фреквенција (стандардно 5 Hz); accel/decel 0,0 до 6500,0 s |
| Вграден PID | Да, за притисок, проток или температура затворена јамка без надворешен контролер |
| AVR | Излезниот напон се одржува стабилен кога напонот на мрежата флуктуира |
| Влезни терминали | 5 дигитални влезови, DI5 поддржува пулс со голема брзина до 50 kHz; 1 аналоген влез 0-10 V или 0-20 mA; 1 влез на потенциометар на тастатурата |
| Излезни терминали | 1 пулсен излез со голема брзина до 50 kHz; 1 излез на реле; 1 аналоген излез 0-20 mA или 0-10 V |
| Комуникација | RS485, Modbus RTU |
| Заштита | Откривање на краток спој на моторот при вклучување, загуба на излезна фаза, прекумерна струја, пренапон, недоволно напон, преголема температура, преоптоварување, недоволно оптоварување, слаба светлина |
| Работна температура | -10°C до 50°C; детерирајте 1% на 1°C над 40°C |
| Температура на складирање | -20°C до 60°C |
| Влажност | Под 95% RH, без кондензација |
| Висина | Под 1000 m; дератирај 1% на 100 m од 1000 до 3000 m |
| Вибрации | Под 5,9 m/s² (0,6 g) |
| Прилог | IP20, носач на ѕид или кабинет, вертикална инсталација |
| Дистрибутивен систем | ТН, ТТ |
| ЕМС / безбедност | IEC 61800-3 (C3); IEC 61800-5-1 |
Овој опсег е наменет за мали пумпни и лесни машини каде што достапното снабдување е еднофазно 230 V. Соларната работа може да поддржува дневно пумпање вода, додека режимот за општа намена обезбедува контрола на брзината за компатибилна опрема со мотор.
Инвертерот поддржува или еднофазен или трифазен излез на мотор со наизменична струја од 220 V, што е предмет на правилното поврзување на моторот и дотерувањето P8-27. Оваа флексибилност може да биде корисна кога се одредува погон за постоечка пумпа или машина, но барањата за струја и оптоварување на моторот мора да останат во рамките на рејтингот на избраниот модел.
CSIVEI 0,75-2,2 kW 1 фаза 230V соларна пумпа и општа намена инвертер VFD може да се нарача за соларно пумпање или конвенционална контрола на брзината. Споделете ја табличката со името на моторот, предвидениот режим на контрола и спецификациите на PV модулот кога барате понуда за да може моделот и почетната конфигурација да се усогласат со апликацијата.
Во режимот на соларна пумпа, P8-15 избира автоматско работење (0), само соларно (1) или само мрежа (2). Во автоматскиот режим, P8-16 го поставува интервалот за работа на мрежата (стандардно 60 минути), а P8-17 го поставува доцнењето пред повторно да проба соларно (стандардно 4 секунди).
Препорачаната низа е една низа од модули од 11 × 250 W или модули од 9 × 300 W. Одржувајте го напонот на отворено коло во препорачаниот опсег од 360–430 VDC и под максимумот од 450 VDC; опсегот MPPT е 250–350 VDC.
Откривањето под оптоварување е стандардно овозможено на ниво од 25% со период на потврда од 60 секунди. Пливачките прекинувачи може да се поврзат на DI2 и DI3, а грешката E43 укажува на дефект на сондата за ниво кога се користи тој распоред за следење.
P8-00 избира режим на соларна пумпа (1) или режим за општа намена (0). Општата работа обезбедува SVC/V/F контрола, вграден PID и Modbus RTU преку RS485, овозможувајќи иста погонска платформа да опслужува компатибилни пумпи, вентилатори и други мали машини.
Да. Поврзете ја пумпата на U и V, а потоа поставете го P8-27 на 1 за монофазен режим на пумпа. Трифазните пумпи од 220 V се поврзуваат со U, V и W со P8-27 оставени на 0.
Или 11 модули од 250 W (тип на отворено коло 37 V) во една низа или 9 модули од 300 W (тип 45 V) во една низа. И двете ставаат напон на низата во препорачаниот прозорец од 360 до 430 VDC. Останете под отворено коло под 450 VDC, што е максимум на погонот.
Погонот започнува кога DC напонот ќе го помине прагот во P8-07 и запира кога излезната фреквенција ќе остане под нивото на слаба светлина во P8-10 (20 Hz стандардно) подолго од P8-11 (600 секунди стандардно). Работењето на пумпата под брзината каде што се движи водата го загрева моторот и ги троши лежиштата, така што погонот запира наместо да ползи.
Не. Панелите го хранат погонот, а погонот ја напојува пумпата. Резервоарот е складиште, а резервоарот чини мал дел од банката на батерии и не треба да се замени.
Да. iMaster е направен за двете работи, а параметарот P8-00 е тој што избира помеѓу нив. Во режимот за општа намена се однесува како стандарден инвертер со SVC или V/F контрола, вграден PID, Modbus RTU преку RS485 и комплет за заштита. Кажете ни во кој режим треба да работи единицата кога нарачувате и ние ја конфигурираме пред испораката. Единицата што веќе е во режим на соларна пумпа се префрла на општа намена со поставување на P8-00 на 0, така што акциите купени за една работа сè уште може да се продаваат во другата работа.
Испратете ни го моделот и проектот. Ние ги цитираме примерокот и волуменската цена заедно за да можете да ги споредите трошоците за земјиштето пред да се обврзете, а брендирањето OEM може да се примени на единицата за оценување за да видите како ќе изгледа вашата сопствена етикета.
