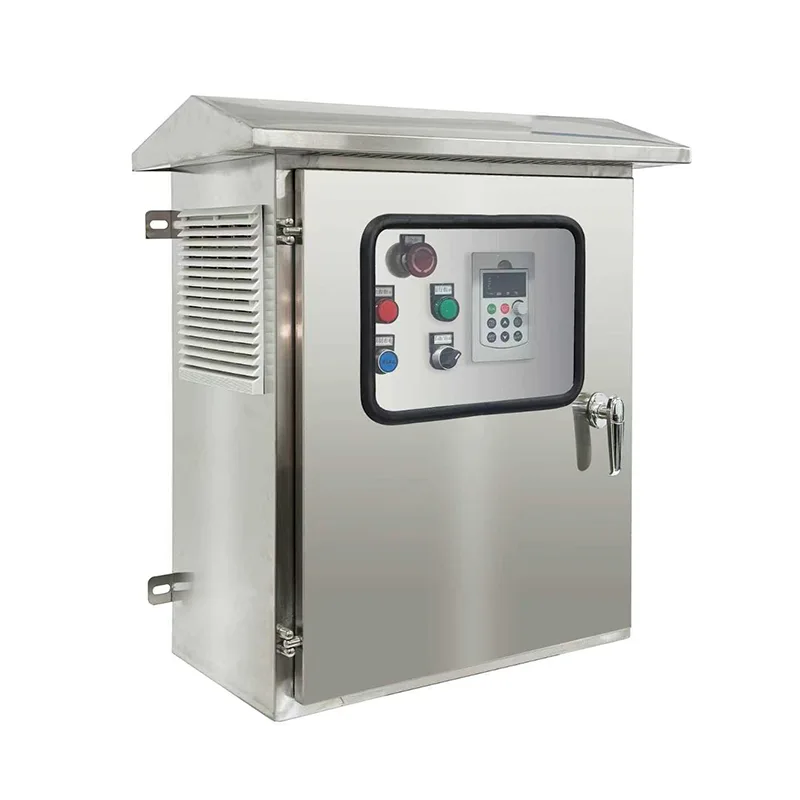

Сместен во стабилен челичен ормар на подот со оцена IP54 или повисоко, овој систем на инвертер го интегрира целосниот синџир за конверзија на енергија - заштита на DC влез, повеќе MPPT влезни канали, фаза на погон со променлива фреквенција, филтрирање на излезот со наизменична струја и сеопфатен системски контролер - сите претходно жици и фабрички тестирани за брзо распоредување на теренот. Стапката на моќност се протега од 2,2 kW до над 250 kW, поддржувајќи еднофазни и трифазни мотори со наизменична струја со стандардни напони. Напредниот MPPT алгоритам постигнува >99% ефикасност на следење, динамично прилагодувајќи ја брзината на моторот во реално време додека сончевото зрачење се менува во текот на денот, обезбедувајќи максимална дневна испорака на вода. Опцијата за хибриден влез прифаќа резервно напојување со наизменична струја или дизел генератор, автоматски префрлувајќи се за одржување на излезот на вода за време на облачни периоди или ноќно работење. Заштитата на интегрираниот систем опфаќа суво работење, преоптоварување, пренапон, недоволно напон, загуба на фаза и краток спој, додека автоматската логика на спиење и будење базирана на минимален праг на моќност поставен од корисникот ги штити пумпата и панелите. Графичкиот екран на допир HMI прикажува податоци за моќност, напон, проток и енергија во реално време, со RS485 и опционални GPRS/4G/Wi-Fi интерфејси кои овозможуваат далечинско следење и интеграција во SCADA или IoT платформи преку Modbus. Сите компоненти за напојување се сместени во кабинет контролиран од климата со филтрирано ладење со принуден воздух, заштита од пренапони и целосна усогласеност со важечките IEC и локалните стандарди за мрежа.
Дизајниран за доверливо водоснабдување во текот на целата година каде што електричната енергија е несигурна или отсутна, кабинетот со инвертер за соларно пумпање обезбедува автономна контрола на пумпата без надзор за земјоделски, општински и индустриски системи за вода.
Шемите за наводнување од големи размери, системите за напојување капка по капка и операциите со централно движење во оддалечените обработливо земјиште се идеални кандидати. Инвертерот придвижува трифазни пумпи со висока моќност директно од соларните низи, обезбедувајќи максимален проток за време на врвните часови на сончева светлина - токму кога на посевите им е најпотребна вода. Способноста за хибриден влез овозможува беспрекорна резервна копија од мрежа или генератор за време на критичните фази на раст. Без батерии за одржување и надворешна инсталација отпорна на атмосферски влијанија, земјоделците имаат корист од значително намалените енергетски и оперативни трошоци во однос на пумпањето на дизелот.
Руралните села, оддалечените населби и општинските власти за водоснабдување можат да распоредат пумпање на бушотини на соларна енергија за да испорачаат чиста вода за пиење. Автоматското работење на инвертерот - почнувајќи од изгрејсонце и запирање на зајдисонце или кога резервоарот за складирање е полн - ја елиминира потребата за секојдневно присуство на операторот. Далечинското следење преку GPRS/4G им овозможува на водните власти да го следат статусот на пумпата, излезот на вода и здравјето на системот од централната контролна соба, намалувајќи ги скапите посети на локацијата. Цврстата конструкција на кабинетот штити од прашина, инсекти и сезонски временски екстреми.
Станиците за говеда, фармите за овци и операциите за далечинско пасење распространети низ широки области имаат потреба од сигурна испорака на вода до резервоарите и коритата. Инверторот директно се поврзува со пумпи за дупнатини, со што се елиминира логистиката на дизел генератор и трошоците за испорака на гориво. Пумпањето со соларна енергија природно се усогласува со летната побарувачка кога потрошувачката на животинска вода е на врвот. Заштитата од суво работење автоматски ја паузира работата на пумпата ако нивото на водата падне, спречувајќи скапо изгорување на моторот во долната дупка.
Рударските операции, каменоломите и индустриските постројки на локации надвор од мрежата можат да го користат системот за процесно снабдување со вода, одводнување или езерца за пренос на отпадна вода. Цврстата конструкција на кабинетот на инвертерот со филтрирање прашина и активно ладење одговара на суровите индустриски средини. Интеграцијата на хибридниот влез со постоечките резервни генератори обезбедува континуирана работа без оглед на временските услови.
Проектите за садење дрвја, обновување на пасиштата и наводнување на пустината во големи размери се засноваат на доследна испорака на вода во оддалечени, гостопримливи средини. Инвертерите за соларно пумпање обезбедуваат автономна работа без логистика за гориво, со далечинско следење што овозможува централизирано управување со повеќе дисперзирани пумпи низ огромни територии.
Кабинетот со инвертер за соларни пумпи ја интегрира комплетната конверзија, контрола и заштита на енергијата во стандардизиран, фабрички тестиран простор - намалувајќи го инженерството на локацијата, забрзувајќи го пуштањето во работа и максимизирајќи ја долгорочната доверливост.
Сончевите низи се поврзани со инверторот преку повеќе независни MPPT влезни канали, секој со посебни осигурувачи за еднонасочна струја, уреди за заштита од пренапони и разводна разводна изолација сместени во влезниот дел на кабинетот. Контролерот MPPT континуирано го скенира напонот на низата низ широк опсег (обично 460V–850VDC за поголеми системи) за да ја лоцира максималната точка на моќност, постигнувајќи >99% ефикасност на статичко следење. Конфигурациите на двојните или тројните MPPT канали овозможуваат жици со различни ориентации, агли на навалување или профили за засенчување да работат на нивниот индивидуален оптимум, што значително го зголемува вкупниот дневен принос на енергија во споредба со дизајните со еден MPPT.
DC магистралата регулирана со MPPT храни фаза на возење со променлива фреквенција со високи перформанси, изградена околу IGBT модули од шестата генерација и DSP контрола со голема брзина. Инвертерот синтетизира синусоидален PWM излез со прилагодлив напон и фреквенција (0–50/60Hz или пошироко), овозможувајќи контрола на моторот со мек старт без струја - од суштинско значење за заштита на намотките на потопната пумпа. Напредната контрола на V/f со компензација на лизгање, засилување на вртежниот момент и автоматски криви за оптимизација на енергијата одговара на карактеристиките на моторот низ целиот опсег на брзини. Филтрирањето на излезот - со користење на пригушувачи со еднонасочна врска, излезни реактори и филтри dV/dt како што е соодветно - обезбедува долги кабли помеѓу инверторот и пумпата за дупнатина без напрегање на изолацијата на моторот или струи на лежиштето.
Интегрираната функција за автоматско пренос и синхронизација прифаќа помошен AC влез од мрежата или дизел генератор. Системскиот контролер постојано ја споредува достапната PV моќност со потребната работна моќност на пумпата. Кога сончевото зрачење паѓа под прагот дефиниран од корисникот, влезот за наизменична струја автоматски го надополнува или заменува снабдувањето со PV - одржувајќи ја излезната вода без прекин. Приоритетните режими само AC, само PV и хибридни се конфигурираат од корисникот. Приоритетниот режим на PV го максимизира искористувањето на сончевата енергија додека користи наизменична струја само за покривање на недостигот, минимизирајќи ги трошоците за гориво или електрична енергија.
Вградениот контролер имплементира пакет на заштити наменети за пумпата што не се наоѓаат во генеричките VFD. Откривањето на суво работење ја следи струјата на моторот, факторот на моќност и фреквенцијата во реално време, идентификувајќи го карактеристичниот потпис на ниско оптоварување на пумпата што не се подготвува или работи на суво во рок од една секунда од откривањето, а потоа иницира автоматско исклучување и рутински обид за рестартирање со време. Минималната заштита на моќноста спречува неефикасна работа со мала брзина која ја троши водата без продуктивно пумпање. Режимот на спиење се вклучува кога достапната сончева енергија паѓа под прагот на будење поставен од корисникот, влегувајќи во состојба на следење со мала моќност и автоматски продолжува кога ќе се врати зрачењето. Откривањето на полна вода од пливачкиот прекинувач на ниво на резервоарот или влезот на трансдукторот на притисок ја запира пумпата за да спречи прелевање, независно од дневниот соларен циклус.
Кабинетот на подот е изработен од галванизиран челичен лим со атмосферски обложен финиш, со што се постигнуваат оценки IP54, IP55 или IP65 во зависност од спецификацијата на моделот. Кабинетот е поделен на функционални прегради - влез DC, конверзија на енергија, контрола и излез на наизменична струја - со врати со шарки, заптивки кои обезбедуваат пристап до сите компоненти што се сервисираат. Филтриран систем за ладење со принуден воздух со вентилатори со променлива брзина контролирани со температура го одржува оптималниот внатрешен амбиент за електричната електроника. Доводите за воздух користат високоефикасни филтри погодни за правливи земјоделски средини; Тропализираните верзии додаваат конформална обвивка на сите ПХБ за региони со висока влажност. Достапни се интегрирани термостатски контролирани грејачи против кондензација за распоредување во ладна клима.
Екранот на допир во боја, поставен на врата, HMI обезбедува статус на системот на прв поглед, вклучувајќи ја влезната моќност на PV, брзината на моторот, излезниот напон, фреквенцијата, дневниот принос на енергија и кумулативната испорака на вода (пресметана од кривите на пумпата или влезот на мерачот на проток). Поставките на параметрите се заштитени со лозинка со повеќе нивоа на пристап. Стандардните комуникациски интерфејси вклучуваат RS485 (Modbus RTU) за SCADA интеграција, со опционални GPRS, 4G, Wi-Fi или Ethernet модули за далечинско следење базирано на облак. Платформата овозможува далечинско стартување/стоп, промени на параметрите, потврда за аларм и евиденција на податоци - овозможувајќи му на еден оператор да управува со десетици дисперзирани пумпи.
П1: Кои типови на пумпи и големини на мотори може да ги вози овој инвертер?
Системот поддржува трифазни асинхрони мотори со наизменична струја и синхрони мотори со постојан магнет во конфигурации на потопни и површински пумпи. Оценките за моќност се движат од 2,2 kW до над 250 kW. Вообичаени апликации вклучуваат пумпи со длабоки бунари, хоризонтални центрифугални пумпи и турбински пумпи. Ние ќе помогнеме со усогласување на капацитетот на инвертерот со податоците на табличката со името на вашиот мотор на пумпата.
П2: Дали системот бара батерии?
Не. Инверторот ја движи пумпата директно од соларни панели, без потреба од батерии. Водата се пумпа за време на сончевата светлина и се складира во резервоар, резервоар или резервоар - што е многу поисплатливо од складирањето електрична енергија во батериите. Доколку е потребно 24-часовно снабдување со вода, опционалниот хибриден AC влез може да ја вклучи електричната мрежа или генераторот за време на темнината.
П3: Колку соларни панели ми требаат и како се поврзани?
Конфигурацијата на панелот се одредува според моќноста на вашата пумпа, дневната целна количина на вода и локалното сончево зрачење. Опсегот на MPPT напон на инверторот (обично 460–850 VDC за трифазни системи) ја дефинира сериската должина на низата. Нашите инженери за продажба ќе ја пресметаат големината на низата и конфигурацијата на низата врз основа на едноставен прашалник за локацијата. Кабинетот вклучува дел за еднонасочна комбинација со споени влезови, што го поедноставува жици од низа.
П4: Што се случува во облачни денови или за време на периоди со слаба сончева светлина?
Инверторот го успорува моторот на пумпата како што се намалува сончевата енергија, одржувајќи континуиран, но намален проток на вода. Ако напојувањето падне под минималниот праг поставен од корисникот, системот влегува во режим на мирување и периодично проверува дали има обновено зрачење. Ако системот е опремен со опцијата за хибриден влез со наизменична струја, електричната мрежа или генераторот автоматски ја надополнува или заменува сончевата енергија за време на периоди со слаба радијација.
П5: Каква заштита е поставена за пумпата?
Сеопфатните заштитни алгоритми опфаќаат суво работење, преоптоварување, прекумерна струја, пренапон, недоволно напон, загуба на фаза, краток спој и преголема температура. Откривањето на суво трчање е особено критично за апликациите во бушотини; контролорот идентификува состојба на ниско оптоварување типична за сува пумпа во рок од неколку секунди и се исклучува пред да дојде до оштетување на моторот, а потоа иницира автоматски темпиран циклус на рестартирање.
П6: Може ли инверторот да се инсталира на отворено?
Да. Кабинетот е оценет со IP54, IP55 или IP65 во зависност од спецификацијата и е дизајниран за трајна инсталација на отворено. Вклучува филтрирана вентилација, запечатени дихтунзи на вратите и слој отпорен на УВ. За екстремни средини, достапни се дополнителни опции како што се настрешници за сонце, подобрена филтрација на прашина и внатрешни грејачи против кондензација.
П7: Како се следи и контролира системот од далечина?
Стандардниот RS485 Modbus RTU овозможува локална SCADA или HMI интеграција. Изборните GPRS/4G, Wi-Fi или Ethernet модулите овозможуваат далечинско следење базирано на облак преку веб-портал или мобилна апликација. Можете да гледате статус во реално време, да добивате известувања за аларм, да преземате историски податоци и далечински да ги прилагодувате параметрите. Ова е особено вредно за локации на дисперзирана географска област.
П8: Какво одржување бара кабинетот?
Рутинското одржување е минимално: квартално чистење или замена на филтерот за воздух, визуелна проверка на приклучоците на каблите и заптивките на вратите и годишно функционално тестирање на заштитните уреди. Дизајнот со преден пристап на кабинетот значи дека сите компоненти - осигурувачи, контактори, контролни ПХБ и модули за напојување - може да се допрат без отстранување на куќиштето.
Владиниот орган за развој на земјоделството во полусушен регион на Суб-Сахарска Африка планираше да ги замени пумпите за наводнување на дизел погон со соларна енергија во повеќе земјоделски задруги. Проектот беше насочен кон 20 дупнатини распространети низ широка географска област, секоја од нив обезбедува вода за градинарски култури наводнувани капка по капка и земјоделски култури. Логистиката на дизел горивото сочинуваше над 60% од оперативните трошоци, а дефектите на генераторот често го прекинуваа наводнувањето за време на критичните периоди на растење.
Секоја локација презентираше сличен профил: постоечка трофазна потопна пумпа за бушотини од 15 kW до 45 kW, оддалечена локација без поврзување со мрежата и сушна сезона што точно се совпадна со врвното сончево зрачење. Барањата на органот бараа:
● Нулта зависност од батеријата за да се минимизираат капиталните трошоци и трошоците за замена
● Способност да се испорача максимален волумен на вода во текот на пладневните часови кога евапотранспирацијата на културите била најголема
● Заштита за скапи потопни пумпи од суво работење во бушотини со променлив принос на вода
● Далечински централизиран мониторинг на сите 20 локации од регионалното седиште
● Робусна конструкција за да издржи прашина во текот на целата година, сезонски дождови и температури на околината кои достигнуваат 45°C
Решението за инвертер во стил на кабинет беше избрано за целосно интегрирана, претходно тестирана испорака. Секој кабинет пристигна на локацијата претходно ожичен со DC-влезна заштита, MPPT модули, VFD погонска фаза, излезно филтрирање и системски контролер - бара само поврзување со PV низата и кабелот на пумпата за пуштање во работа.
Повеќеканалниот MPPT овозможи соларната низа на секоја локација да се подели на жици ориентирани малку кон исток и запад, проширувајќи ги ефективните часови на пумпање надвор од чистата конфигурација свртена кон југ. Хибридната опција за влез на наизменична струја беше одредена за двете најголеми локации, овозможувајќи мал резервен генератор да се надополнува за време на подолги облачни периоди или за повремено наводнување во текот на ноќта.
Од суштинско значење, заштитата при суво работење специфична за пумпата му даде доверба на властите дека нивните постојни пумпи за дупнатини - значителна намалена цена - ќе бидат заштитени. Логиката за автоматско спиење и будење значеше дека не е потребно секојдневно присуство на операторот; системот автоматски стартуваше во зори и запре кога резервоарите за складирање сигнализираа дека се полни.
Дваесет кабинети со инвертер за соларни пумпи кои се движат од 18,5 kW до 45 kW беа распоредени низ земјоделските заедници кои соработуваат. Секој кабинет вклучува двојни MPPT канали, опција за хибриден AC влез на двете најголеми единици и интегриран далечински мониторинг GPRS поврзан со централната SCADA платформа на властите. Инсталирањето и пуштањето во употреба беа завршени од страна на локален изведувач на електрична енергија во период од три месеци во сушна сезона. Постојните пумпи за дупнатини беа задржани и директно поврзани со новите инвертери.
● Трошоците за дизел гориво на 20-те локации паднаа на речиси нула, со вклучен резервен генератор за помалку од 2% од вкупните годишни работни часови.
● Волуменот на испорака на вода се совпаѓаше или ја надмина основната линија за пумпање дизел, при што продолжениот прозорец MPPT додава приближно 1,5 дополнителни ефективни часови за пумпање дневно.
● Не се случи ниту еден дефект на моторот на пумпата во првите 18 месеци од работењето, што се должи на контролата при мек старт и заштитата при суво работење.
● Инженерите на органот ги следеа сите 20 локации од една контролна табла, добивајќи автоматизирани SMS предупредувања за каква било состојба на дефект, значително намалувајќи ги трошоците за посета на локацијата.
● .
